共焦显微镜
共焦显微镜的功能和操作性能取决于诸多因素。
什么是共焦显微镜？
共焦显微镜在受光元件前方设置了针孔，用于阻挡环境光和失焦光。因此，共焦显微镜可将反射最强光的位置度作为真实高度。本章介绍了基恩士形状测量激光显微系统检测过程的各个步骤。
共焦显微镜的工作原理是什么？
本章介绍了共焦原理的四个步骤。
1.光的透射
- A
- 光源
- B
- 物镜
- C
- 目标物
共焦显微镜通过物镜将光透射到目标物上。通过物镜，将光聚焦在目标物待测量部分的焦点。
2.反射光
- A
- 针孔
- B
- 单向透视玻璃
- C
- 受光元件
设置在焦点的目标物通过光学系统将光反射回单向透视玻璃，然后反射至受光元件。
3.反射光穿过针孔
- A
- 聚集激光
- B
- 单向透视玻璃
设置在受光元件前方的针孔阻挡样本反射的所有失焦光。

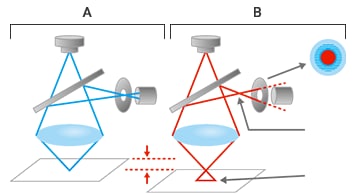

4.对焦
- A
- 聚焦时
- B
- 失焦时
只有穿过针孔的光被聚焦于一点，而其余来自共焦显微镜的光则被遮盖部位吸收。如果目标物不在焦点上，光线会聚焦于偏离针孔的点，来自共焦显微镜的光束变宽，导致光线不再聚焦于针孔本身。这意味着到达受光元件的光线减少了。共焦显微镜会根据返回受光元件的反射光的强度，检测目标物是否位于焦点。因此，只有来自目标物聚焦部位的光线会达到受光元件，而来自其他部位的光线则无法到达。

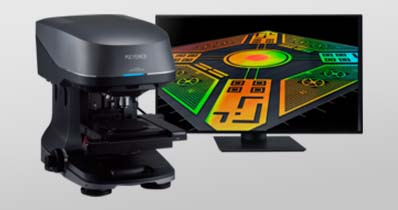

在共焦原理的基础上，基恩士形状测量激光显微系统可与激光点扫描仪搭配使用，只需点击一下，即可自动完成快速且准确的测量。
