倒置显微镜

什么是倒置显微镜

倒置显微镜是物镜位于放置样品的载物台下方，可从下方观察样品的显微镜。

倒置显微镜用于比立体显微镜更高倍率观察，倍率可从几十倍扩大到1500倍。

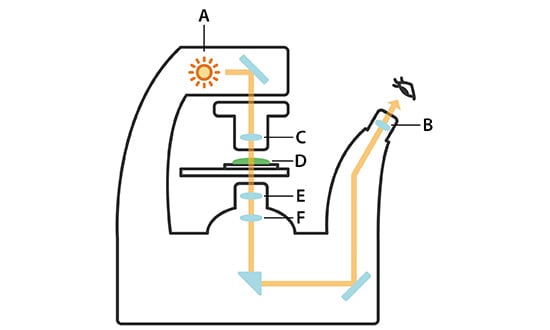

倒置显微镜的结构

为了能以与正置显微镜相同的姿势观察，倒置显微镜让光路向斜上方弯曲，将其引导至目镜。

由于光路长，所以内置了将物镜的一次成像传导至目镜的光学系统。

倒置显微镜的用途

在医学、生物领域，由于需要从底部来观察培养容器（培养皿）内的细胞，所以倒置显微镜得到广泛运用。

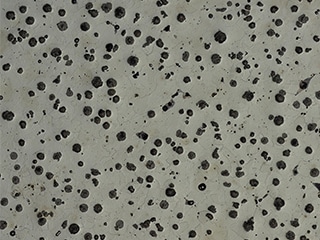

在工业领域，倒置显微镜用于观察金属材料，仅需将研磨面朝下放置即可轻松固定，也容易进行对焦。

此外，由于载物台上方没有物镜，所以还可以放置大而重的样品。

倒置显微镜的缺点

• 观察距离短。
• 由于景深浅，难以观察有凹凸的目标物。

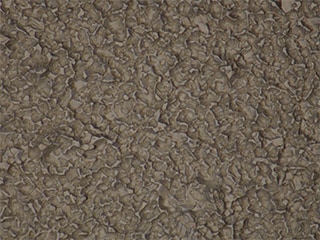

• 拍摄需要安装选购件相机，难以拍摄分辨率高的照片。
• 由于主要目的是观察，所以未配备测量功能。

使用数码显微系统VHX系列的理由

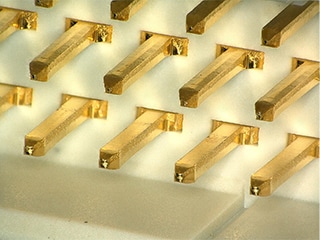

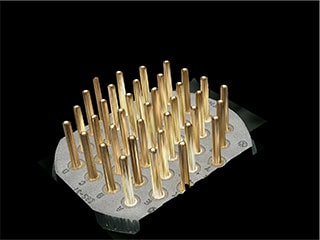

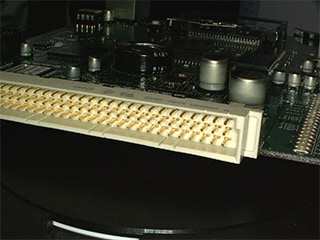

由于观察距离长且景深深，所以从低倍率到高倍率均可在整个画面对焦的状态下观察。

因此，无需切割或研磨目标物。（可实现非破坏式观察。）

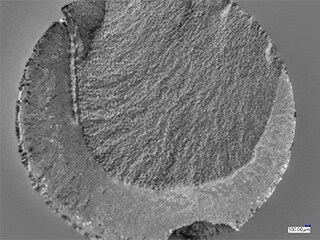

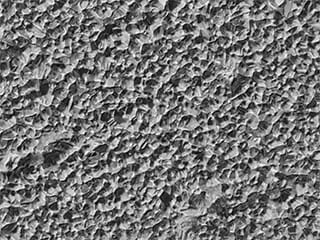

通过Optical Shadow Effect Mode和4K相机，可进行高分辨率拍摄。

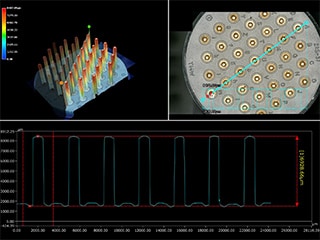

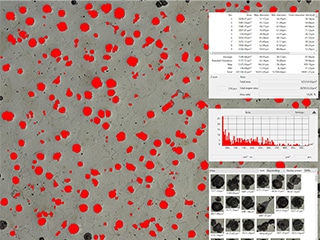

标配工具显微镜功能，还可以在平面测量的基础上进行3D形状测量。
