脉冲采集案例
脉冲采集除了用于旋转体的速度或转速采集等以外，还用于采集液体流量或汽车发动机试验。下面介绍使用脉冲信号的采集案例。

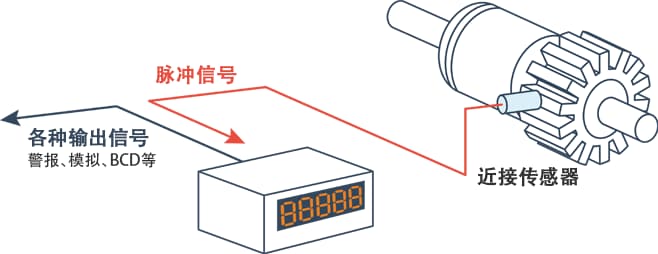

基本的速度、转速采集
由各种传感器采集的数据将被转换为电脉冲信号，因此在数据分析中必然用到脉冲采集。脉冲采集的基本用法是速度或转速采集。在齿轮等旋转部分安装传感器，将由此获取的脉冲信号输入采集仪单元（数据采集仪），即可显示转速或速度。
关于用于转速采集的传感器
在转速采集中常用一种称为电磁拾取器的传感器。此外还使用近接传感器、涡电流式位移传感器、光电传感器、激光传感器等各种传感器，下面将介绍能够以非接触方式获取脉冲信号的典型传感器。
用于转速采集的主要传感器
- 电磁拾取器
- 通过由磁性体构成的齿轮（一般为钢铁材料等制成的渐开线齿轮）齿顶部分的靠近与分离，引起磁束变化，从而产生感生电动势。由此可获取脉冲信号。特点是无需电源且构造简单。
- 涡电流式位移传感器
- 采集金属面与传感器距离（缝隙）变化的传感器，与具有矩形或梯形齿形的齿轮组合使用时可检测旋转脉冲。特点在于，能够采集从停止状态到高速旋转的大范围转速。
- 光电传感器
- 照射可见光或红外线等光线，根据从检测物反射或透过的光量变化输出信号。电磁拾取器或涡电流式位移传感器只能检测金属目标物，而光电传感器可检测玻璃、塑料等几乎所有物体。
- 激光传感器
- 利用反射或透过的基本原理与光电传感器相同，但区别在于使用激光。特点在于，易于识别光点聚焦位置，检测距离方面有自由度，能够准确采集小检测物。
除此以外，只要是可检测开/关的传感器，即可将转速以脉冲信号输出。想进一步深入了解传感器的客户，请务必一并浏览以下网站。

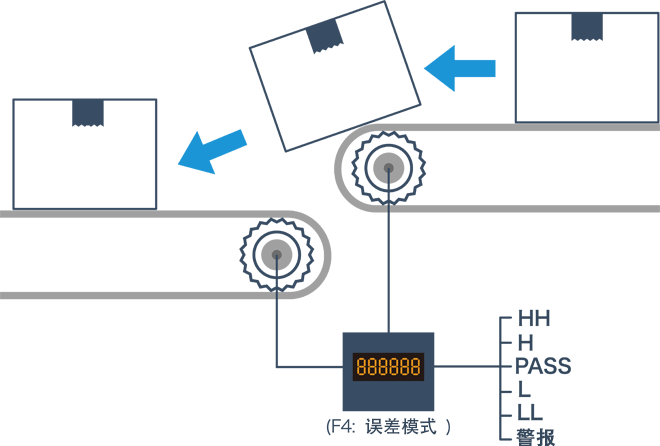

皮带传送带间的旋转误差采集
在2台皮带传送带安装旋转编码器，将转速以脉冲信号输出。将这些脉冲信号输入采集仪单元（数据采集仪），采集转速误差。基恩士的脉冲采集单元“NR-FV04”最多可输入4 ch，可采集多个皮带传送带的转速。

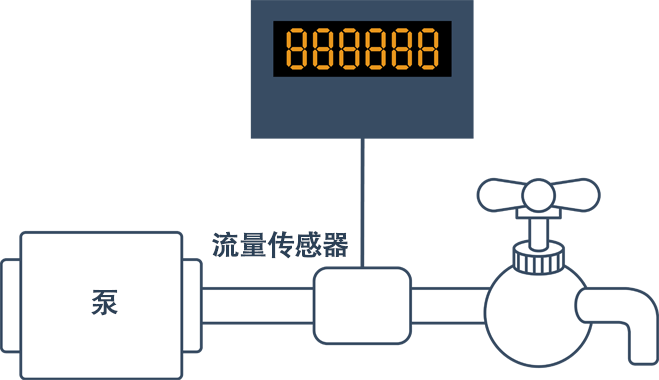

液体流量采集
水或油等液体在工厂的冷却、研磨及切削等各种场景广泛使用。通过在液体配管安装流量计并从中获取脉冲信号，能够一目了然地掌握配管内的瞬时流量或累积流量。夹钳式流量传感器“FD-Q系列”无需切断配管即可采集流量，显示部也包含在一体型结构中，便于观测。

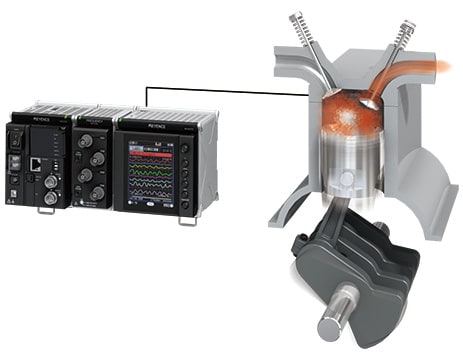

发动机运转时的PV数据收集
这是将脉冲信号作为触发（采集开始信号）使用的示例。通过曲柄角传感器将高速脉冲作为触发输入，然后由压力传感器进行数据收集。多重输入数据收集系统“NR系列”具备支持高速脉冲的SYNC输入，能够充分捕捉高旋转区脉冲。
