2线式传感器4-20 mA输出的采集方法

具备4-20 mA输出的2线式传感器是通过使电源线的消耗电流在4-20 mA范围变动的电路构成，从而并用电源线与4-20 mA输出的设备。下面介绍用于采集的配线和2线式传感器的选择要点。

仅凭1本手册即可学会“4-20 mA采集”！

详细说明4-20 mA采集。通过附带配线图，使基础知识到应用要领更易于理解。

详细查看PDF

配线与选择要点

2线式传感器的配线数较少，因此能够削减配线工时。4-20 mA采集以在电源线施加负载电阻而转换为电压的方式采集。

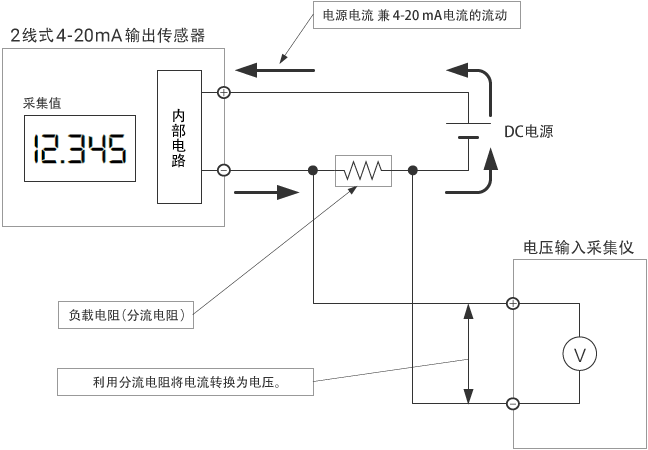

配线

2线式传感器4-20 mA输出的采集方法

选择要点

请设为“4-20 mA输出的最大负载电阻＞负载电阻（分流电阻）”。
