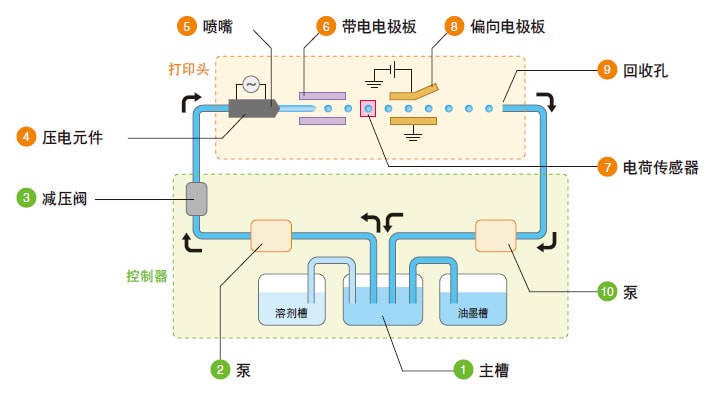

内部结构

循环原理

• 1主槽

  保存打印用的油墨。经回收孔收集并回收油墨。

• 2泵

  一边向主槽的油墨加压，一边供给至打印头。

• 3减压阀

  调节油墨压力。

• 4压电元件

  对喷嘴喷出的墨柱施加振动，使油墨变成颗粒状。

• 5喷嘴

  喷出油墨。

• 6带电电极板

  对从墨柱变为粒子的油墨粒子施加负电荷。

• 7带电传感器

  监视油墨粒子是否正常带电。

• 8偏向电极板

  在电极板上产生电场，油墨粒子根据带电量的不同产生不同的横向偏移距离并落到打印目标物上。

• 9回收孔

  回收打印中未使用的油墨粒子。

• 10泵

  用回收孔将油墨粒子回收至主槽。

• 1主槽

  反复进行循环。

溶剂槽

主槽中的油墨浓度升高时，向主槽供给溶剂以控制粘度。

油墨槽

在主槽变空、油墨稀薄时供给油墨。
