外观检查（异物/瑕疵/缺陷）
外观检查（异物/瑕疵/缺陷）
外观检测，是指用于确认部件及产品表面异物、瑕疵、缺陷的检测。外观检测通常可用于下列检测内容。
- 检测食品包装上附着的异物
- 检测布匹上附着的污点
- 检测金属、树脂部件上的瑕疵
- 检测树脂、橡胶成型时发生的缺陷（瑕疵、毛刺）
- 确认LED的点亮是否有遗漏的缺陷检测 等
传统的外观检测依赖于目视检测，近年来，随着工厂自动化（FA：Factory Automation）的发展，视觉系统越来越广泛地应用于现场。下面将从实现异物检测、瑕疵检测、缺陷检测高效化的视觉系统运用案例入手，对外观检测的基本原理及目前的发展趋势进行介绍。
通过图像，检测异物、瑕疵、缺陷的外观检测基本原理
导入视觉系统的优点
外观检测能够发现异物、污点、瑕疵、缺陷等，防止不良品的流出，但目视检测存在精度极限。全数检测则不光耗费人工和成本，还会因个人差导致精度偏差和人为错误。
且细微的瑕疵及污点等难以被发现，要维持品质，必须借助显微镜等工具，实施放大检测。点数较少时，还能离线进行显微镜检测，但要检测成千上万点时，则需要投入庞大的劳力，导致生产效率大幅降低。要兼顾品质和生产效率，视觉系统技术是不可或缺的重要环节。
可以辨别细微的异物、瑕疵、缺陷
对于过去不得不依赖人眼判断的外观检测，随着视觉系统及视觉系统技术的进步，细微异物、瑕疵、缺陷的检测也成为了可能。基恩士推出了从标准31万像素到2100万像素高分辨率的多款视觉系统产品。可以根据客户的需求，为客户提供高性价比的视觉系统系统。
正在研究导入视觉系统系统的客户曾经提出“最小可以检测出多小的异物及黑点？”的疑问，通过下列公式，可以大致计算出该问题的答案。

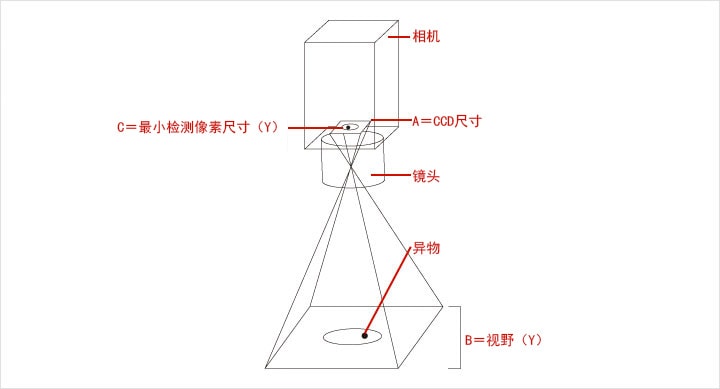

最小检测尺寸 ＝ B ÷ A × C
- A ＝ 感光元件的Y方向像素数
- B ＝ 拍摄视野（Y方向）[mm]
- C ＝ 感光元件上的最小检测像素尺寸[像素]
像素数因所用的相机而异。例如，31万像素相机的纵向像素数为480像素，而2100万像素相机的像素数就是4092像素。该数值就是公式中的“A＝感光元件的Y方向像素数”。
而B项的拍摄视野（Y方向），可以根据所用镜头，自由变换为10 mm、100 mm等数值。C项中感光元件上的最小检测像素尺寸，通常为3像素，根据条件不同，也可能是5像素。
考虑到这些条件，将A＝480像素、B＝50 mm、C＝3像素代入计算最小检测尺寸 ＝ 50 ÷ 480 × 3 ＝ 0.312 mm可以由此得出，最小可检测0.125 mm的异物及瑕疵。
例如，使用2100万像素的视觉系统时最小检测尺寸 ＝ 50 ÷ 4092 × 3 ＝ 0.037 mm可检测0.037 mm的异物及瑕疵，这是目视检测难以实现的。
追求检测精度时，需要采用2100万像素水平的高分辨率相机，或通过减小视角，将最小检测尺寸缩小。
在线上实现全数检测
目视检测时，根据检测项目，可能必须离线进行外观检测。但只要借助视觉系统，就能在线上对异物、瑕疵、缺陷进行正确检测。
工件速度与视觉系统速度的关联性
间歇传送时
“间歇传送”时，检测对象陆续流入检测范围并在相机前停留一定时间，下面将以此为例，介绍计算每分钟最大检测次数及视觉系统目标处理速度的公式。
每分钟的最大检测次数 ＝ 60（秒） ÷ 视觉系统的处理时间
例）视觉系统的处理速度为20 ms时
60（秒） ÷ 0.02（秒） ＝ 3,000次/分钟（＝50次/秒）
外观检测可在20至100 ms内完成处理。已事先确认检测速度的预期值时，可通过以下公式，计算出必要的处理速度。
视觉系统的目标处理速度（ms） ＝ 1（秒） ÷ 预期检测次数（次/秒） × 1000
例）预期检测次数为50次/秒时
1 ÷ 50 × 1000 ＝ 20 ms
使用上述公式，就能够选出满足要求的视觉系统。但上述内容仅针对间歇传送的情况，对于产品无间歇流动的“连续传送”，必须要考虑快门速度。

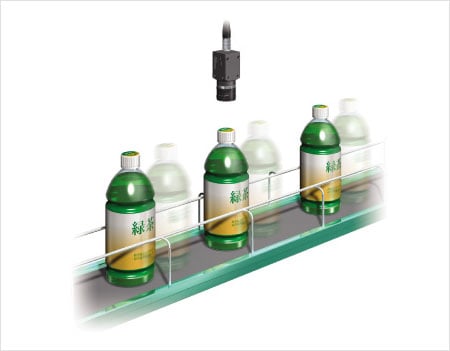

连续传送时
在连续传送的检测中，如果与生产线速度相比，快门速度不够快，拍出的图像会发生抖动，无法正确检测。通常应该将快门速度设定为，约等于检测物移动最小尺寸的1/5左右距离的时间。
例）预期最小检测尺寸＝1 mm、生产线速度1 m/秒
快门速度参考值 ＝ 1 mm ÷ 5 ÷ 1000 mm/秒 ＝ 1/5000秒
外观检测的基础 ～预处理功能～
外观检测中，必须对细微的瑕疵及缺陷等进行确认及辨别。要获得稳定的检测结果，预处理功能很重要。
实时浓淡补正
通过在有无检测中说明的二值化处理，难以发现异物及瑕疵等。实时浓淡补正就可以消除工件表面的光泽及阴影，仅抽取污点及瑕疵。
原图像
应用预处理后
根据不同方向渐变滤波器
该滤波器功能，可以消除诸如纹路的背景图案，以及其他的干扰。可以分别对X和Y方向设定模糊处理效果，仅正确抽取异物。
原图像
应用预处理后

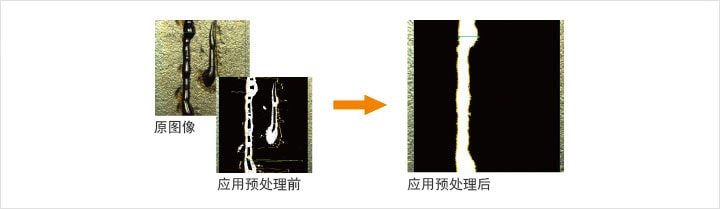

斑点滤波器
该滤波器功能，将在有无检测中说明的斑点分析运用于预处理功能中。可以仅抽取特定要素，消除光泽、阴影、背景、凹凸等。
对比度转换
能够分范围创建对比度合适的图像，进行边缘增强、背景干扰消除等处理。通过扩大浓淡差，使污点等的检测更方便。
具体应用
视觉系统被用于各类外观检测。下面将介绍一个具体应用案例。
检测活塞的切屑附着
附着在汽车发动机活塞上的切屑，难以通过目视检测识别，是检测时容易发生漏检的重要环节。导入视觉系统系统后，对于细小的切屑，也能够实现正确确认及辨别。
检测画面
切屑

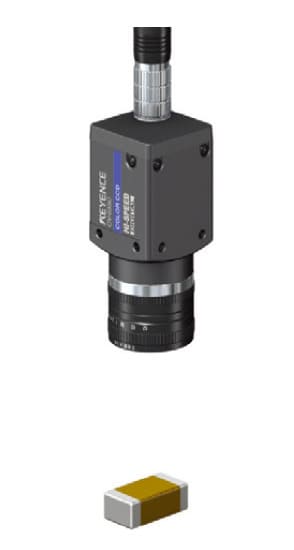

检测晶片电容器的各种外观
晶片电容器的污点、瑕疵、缺陷等各种外观检测，也能在导入视觉系统系统后，实现批量确认及辨别。可以切实进行全数检测，通过积累检测数据，还能有效用于工序改良。
检测画面

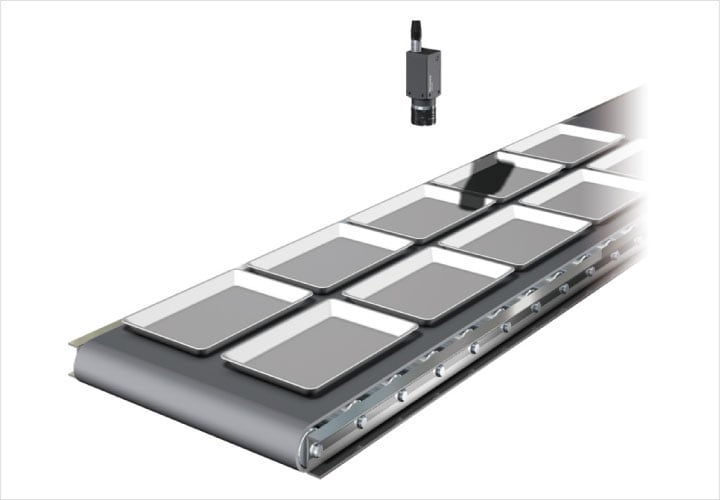

检测托盘上的异物
食品安全越来越受到关注，食品行业正在逐步推进视觉系统的导入。对于过去进行抽取检测的托盘异物检测，利用视觉系统，也能毫不费力地实现全数检测。还能同时确认及辨别细微污点，帮助稳定品质。
