视觉系统理解度测试 1

正确答案是，A.尽可能缩小镜头的光圈

加深镜头景深的条件，包括以下3点。

1. 焦距越短的镜头，景深范围越大。
2. 到目标物的距离越远，景深范围越大。
3. 光圈缩的越小，景深范围越大。

必须满足景深要求时，请尝试确认是否可适用上述条件。

正确答案是，A.F值1.4

F值（FNo）是代表镜头亮度的数值。该数值越小，镜头越亮。

正确答案是，B.低角度照明

缺陷

正确答案是，A.延长

LED照明的一大特点，就是寿命长。优秀的转换特性也是其长处之一。即使频繁地点亮、熄灭，也几乎不会对寿命造成影响，这显示了LED的特点。因此，相较于持续点亮，在无需照明时将其频繁熄灭，更有助于延长LED照明的寿命。

正确答案是，B.间接照明

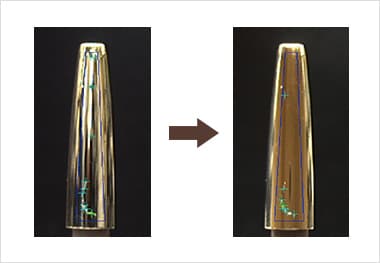

图例中是金色圆筒状笔帽的拍摄图像。对光泽球面/圆筒状工件施加直接照明，会造成不均匀的反射，呈现诸如左侧的图像。用间接照明均匀照射，就可以拍摄出像右图那样，整体均一的图像。

正确答案是，A.0.1 mm

在某一视野中拍摄图像时，像素分辨率是代表每个像素为多少mm的值，可通过以下公式求出。“像素分辨率＝视野（mm）÷CCD像素数（像素）”，即48 mm÷480像素，由此可知，像素分辨率为每个像素0.1 mm。

正确答案是，B.600 m/分钟

对于最大生产线速度（支持检测的速度限值是多少？），不遗漏必要视野（此处为100 mm），将其完整纳入拍摄范围，是测量的重要条件。也就是说，要在以10 ms为单位的处理中，完整拍摄到100 mm的视野，则最大生产线速度＝100 mm÷0.01秒 × 60秒＝600000 mm（600 m）/分钟。

正确答案是，B.1/10000

要求出最小快门速度（可拍摄预期目标物的最低必要快门速度），必须知道容许抖动幅度（此处为0.1 mm）和生产线速度（此处为1000 mm/秒）。最小快门速度＝0.1 mm÷1/1000秒＝1/10000秒。

正确答案是，A.几何搜索

几何搜索、轮廓形状搜索，是对这种算法的常用称呼。几何搜索借助目标物的轮廓信息实施搜索，即使目标物存在缺陷，也能够依靠剩余信息，进行正确搜索。因此，近年来逐渐成为搜索处理的主流。正规化相关搜索是一种传统方法，会受到目标物缺陷等的影响，但在周围亮度发生变化时，也能实现正确搜索，是常用的算法。

正确答案是，A.膨胀滤波器

膨胀滤波器，通常是将3 × 3中心像素的浓度，替换为包含中心在内的9个像素中最大浓度（最明亮值）的处理。因此，黑色微小干扰点会被周围的明亮值替换，无法被显示（或变小）。收缩滤波器则正好相反，是将中心像素浓度替换为最小浓度（最暗值）的处理。

正确答案是，B.虚光

组合使用配备了比镜头的最大兼容相机大小（CCD本身的对角大小。通常用英寸表示）更大的CCD，导致图像周围的光量减少，出现了四角尤其灰暗的现象。这种现象被称为虚光。最近的高像素相机存在最大兼容相机大变大的倾向，有必要提前确认镜头的最大兼容相机大。漏光则是在用CCD相机拍摄太阳或与周围相比极度明亮的光线时，在垂直方向上出现束状光线的现象。

正确答案是，C.根据实际视野尺寸而定

最小检测物体是由相机拍摄范围（视野）和所用相机的像素数，这2大要素决定的。计算方法是，拍摄视野的Y方向（mm）÷相机的CCD Y方向像素数。详情请参阅技术资料“检测的秘诀”。
