彩色照相机的效果与预处理

彩色照相机的效果

检查盖子上的金色标签

1. 实物图像
2. 黑白照相机处理图像
   使用黑白照相机不能提取到标签上的各个信息。
3. 彩色照相机处理图像
   可以提取到标签上的各个信息。

可以看到，当工件表面为有光泽的曲面时，使用黑白照相机并不能得到类似人眼所观察到的视觉系统效果。从上面的实物图像可以看到，造成这种现象的原因是标签的亮度不均匀。

如果使用彩色照相机，就可以如右图一样，只提取标签的金色部分。

这是因为，与采用亮度作为处理标准的黑白照相机不同，彩色照相机使用色相（色调）数据进视觉处理。

彩色照相机是什么？

对于使用图像传感器的彩色照相机，其中一种是俗称 单板式 的 CCD。为了得到彩色图像，需要三原色（RGB）信息。CCD 的每一个像素都贴有一种三原色（R、G 或 B）的滤镜。这样，每个像素就可以将 R、G 或 B 的 256 级浓淡数据传送给控制器。控制器利用这些数据进行彩色处理。

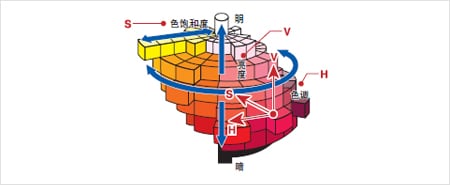

关于比色体系

一种用数值表示颜色的体系，通常用含有三个轴的三维图表加以表示。比色系统有许多种类，其中采用色调（Hue）、饱和度（Saturation）及亮度（Value）等 3 要素的 HSV 模式最接近人眼的观察效果，因此最适于视觉系统。

通过照相机增益调整来优化图像

增益调整是优化图像的方法之一。对于彩色照相机来说，增益调整可以分别调整 R、G、B 三种颜色，因此可以使红色变得更红、蓝色变得更蓝、而绿色则变得更绿。在区分颜色时，这种调整可以起到良好的效果。

照相机增益调整的应用例

区分盖子颜色

实物照片

R （红色） 数据增益调整后的图像

红色变得更加鲜明，从而更容易区分。

彩色二值化处理

黑白照相机使用256级浓淡信息。与此相比，彩色照相机使用 R、G、B 三种颜色的各 256 级浓淡信息。这意味着彩色照相机有 256×256×256=16777216 级浓淡信息，是黑白照相机的 8 万倍，因此使用彩色照相机可以检测出更多的细节。所谓彩色二值化处理是指从约 1677 万级颜色中只选择指定颜色范围的处理方法。

彩色二值化处理的应用例 (1)

检查线圈卷线中绿色导线的断线现象

只提取绿色进行彩色二值化处理。

只提取绿色后的图像。可以容易地检测到断线现象。

彩色浓淡处理

彩色照相机的信息量是黑白照相机的 8 万倍。如果对于这些信息全部进行处理，则需要大量的时间。而用于高速生产线的图像传感器需要以百分之一秒的时间单位进行视觉处理。另外，在一些不适于采用二值化处理的应用中（例如形状搜索、表面损伤检查等），由于信息量过大，会形成干扰，从而使特征点变得不清晰。为了解决这些问题，我们开发了一种新的预处理功能，即“彩色浓淡处理”。

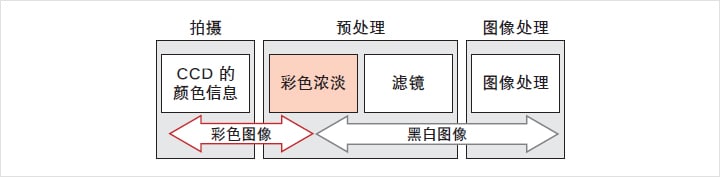

彩色浓淡处理的流程

这种预处理方式可以将数据量大的彩色图像转换成以指定颜色为最高级亮度的256 级灰度图像。由于同时使用了亮度及颜色数据，因此适用于黑白照相机难以应对的检查项目（ 例如区分金色和银色、区分浅颜色等）。

彩色浓淡处理的应用例

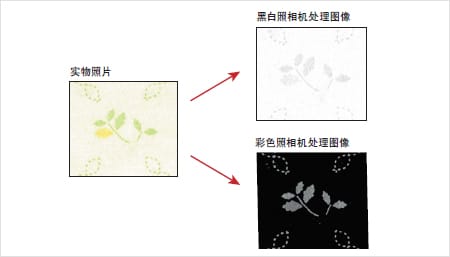

在检测左图所示的浅色图案时，如使用黑白浓淡处理，则只能得到非常淡的图像。但是采用基于颜色数据的彩色浓淡处理后，可以看到，背景成为黑色，淡色部位可以清晰地转换为灰色的图案。在进行标记形状差异或错位检查时，两种处理在效果上的差异一目了然。

其它预处理

各种图像传感器根据其使用目的的不同，会具有不同的预处理功能。利用这些功能，可以将图像转换成最适宜的图像。这些功能不仅适用于黑白照相机，同时还适用于经彩色二值化处理、彩色浓淡处理后的彩色照相机。下面将介绍其中几种预处理功能。

对比度转换：使亮处更亮，暗处更暗

应用例

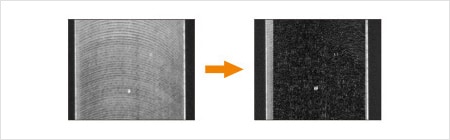

铁板表面损伤检查

消除工件表面上细纹的影响，只突出表现损伤部分。

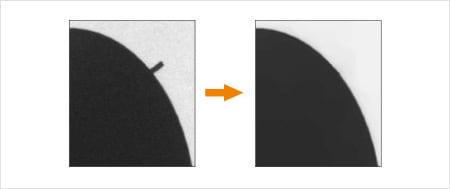

膨胀+ 收缩处理：消除无用的突起部分，恢复工件的整体轮廓

应用例

忽视橡胶加工品表面的毛刺，只进行表面污迹检查。

实时差分处理：对于当前图像进行加工后，进行图像演算，只留下污迹部分

* 除去工件复杂的形状，只留下污迹部分。

应用例

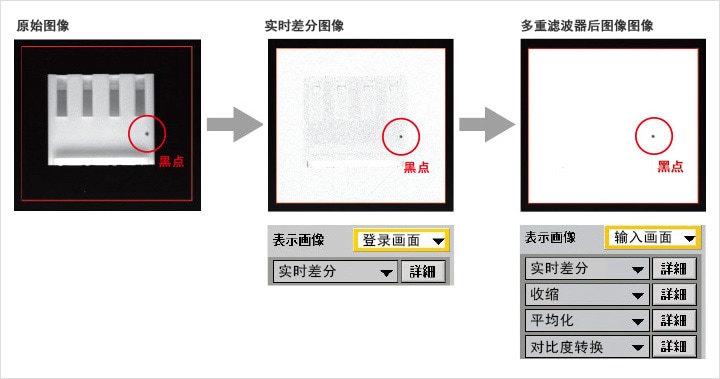

连接器外壳上的异物·污迹检查

使用整合了多种预处理功能的多滤镜处理，可以得到最适宜的图像。
