KV-X 系列 × DL-EP1
EtherNet/IP™ 连接指南
支持机型
- 接触式数字传感器 GT2/GT 系列
- 流体非接触型电极电磁式流量传感器 FD-MH 系列
- 穿透式激光辨别传感器 IG/IB 系列
- CMOS 激光位移传感器 IL 系列
- 静电测量仪 SK 系列
内容

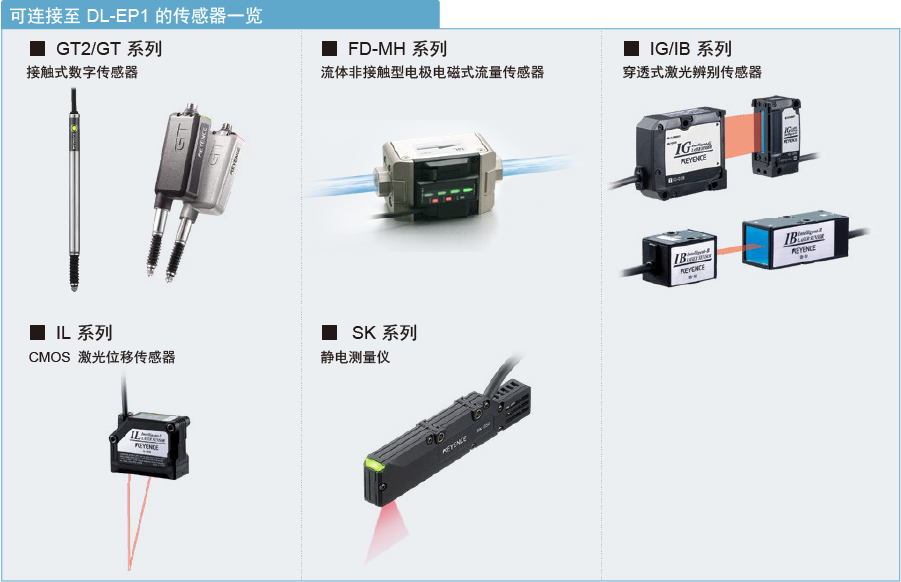

序章 1 : 可连接至 DL-EP1 的传感器
本章节将介绍可连接至 DL-EP1 的机型。
要点

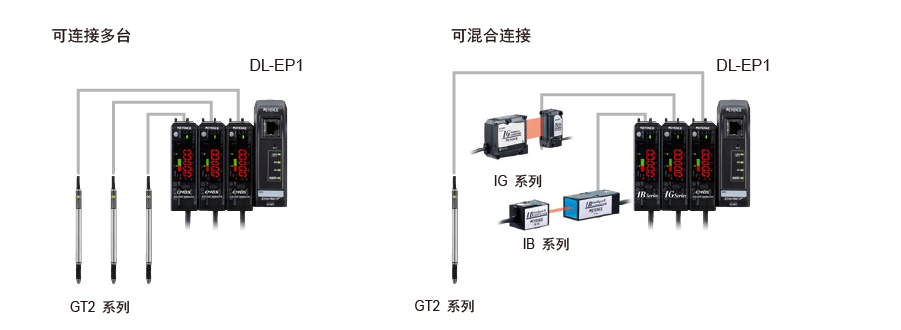

DL-EP1 可连接多台传感器或进行混合连接。
* 最大连接台数、混合连接设备有限。
请参阅 补充 1 的使用多台传感器时的注意事项（第 17 页）。
序章 2 : 关于与 DL-EP1 的通信
DL-EP1 的通信方法

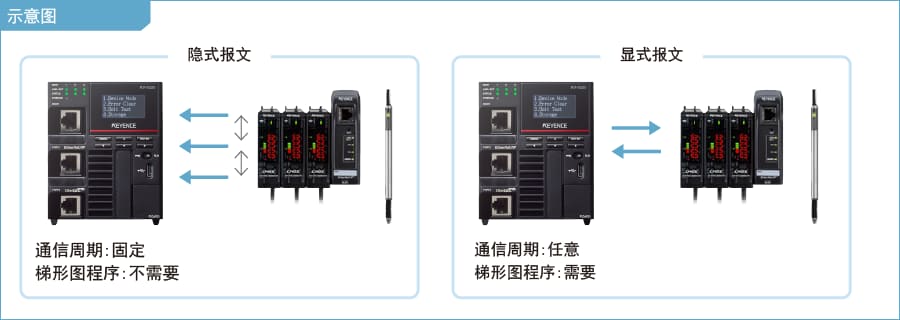

DL-EP1 通过 EtherNet/IP™ 通信将数据传输至 PLC。支持 2 种通信方法，分别是以固定周期进行通信的隐式报文和在任意时间进行通信的显式报文。
隐式报文:
以固定周期在 KV 系列 与 DL-EP1 之间传输数据的功能适用于读取使用频率较高的当前值等参数时。
显式报文:
在任意时间发送指令进行通信的功能适用于读写无需定时性的设定值等参数时。
监控当前值、错误状态、输出状态时 → 隐式报文（参照步骤 1 至 3）
读写设定值等的详细参数时 → 显式报文（参照步骤 1 至 5）
要点
DL-EP1 的设定（参照 步骤 2 ）时，隐式报文的设定完成后，将自动进行隐式报文。如果进行显式报文，除设定循环通信外，还需要梯形图程序（参照 步骤 4 ）。
进行循环通信时 ➞ 步骤 1 至步骤 3
同时进行显式报文时 ➞ 请设定步骤 1 至步骤 5。

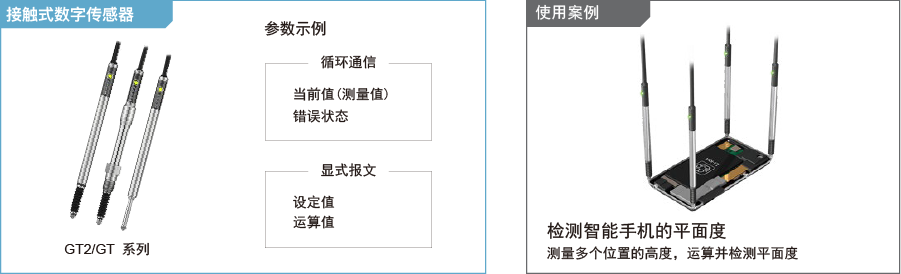

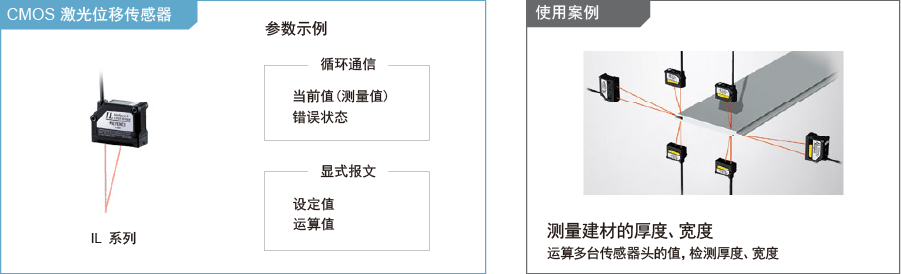

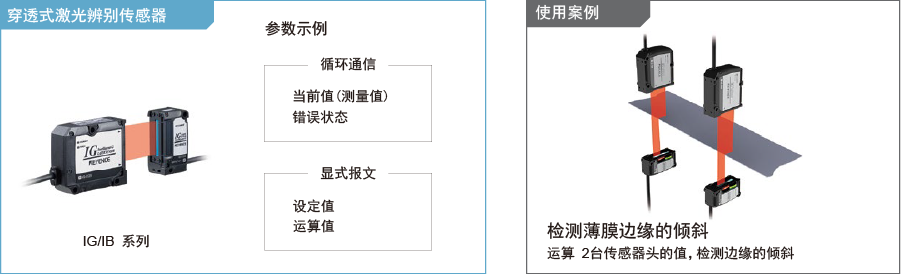

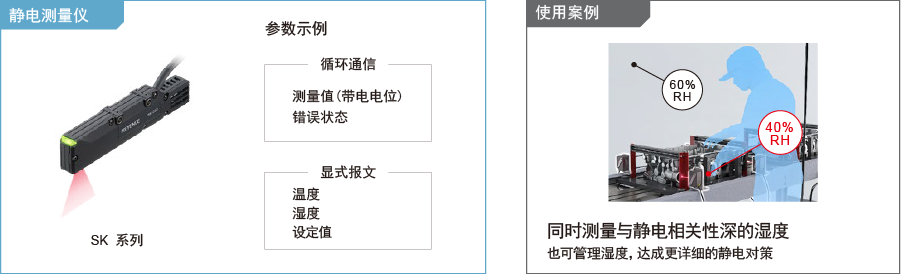

序章 3 : 连接机型的代表性参数
代表性参数和使用案例
本节将介绍可通过各传感器的循环通信、显式报文确认的参数的代表示例。
* 有关循环通信 / 显式报文的参数一览，请参阅 补充 2 参数一览（第 18 页）。
本资料将介绍 GT2 系列的连接案例。
* 请根据所连接的传感器放大器，从 GT2 系列换阅后使用。
进行循环通信时 ➞ 步骤 1 至步骤 3
同时进行显式报文时 ➞ 请设定步骤 1 至步骤 5。

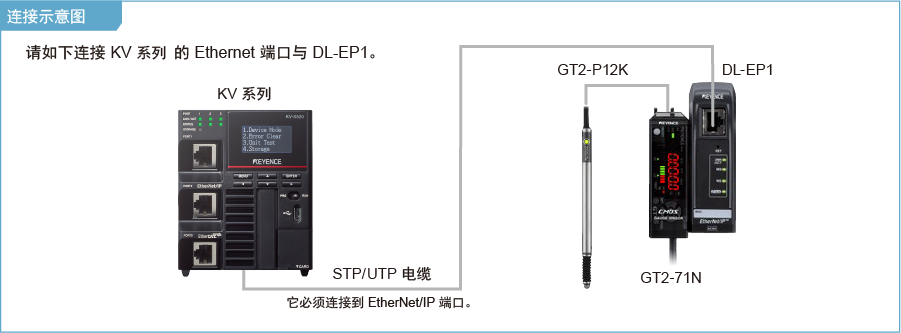

步骤 1 : 确认连接所需设备
本资料中将以与 KV 系列 通信时为例进行说明。
如需使用其他单元，请分别换阅所使用的单元。

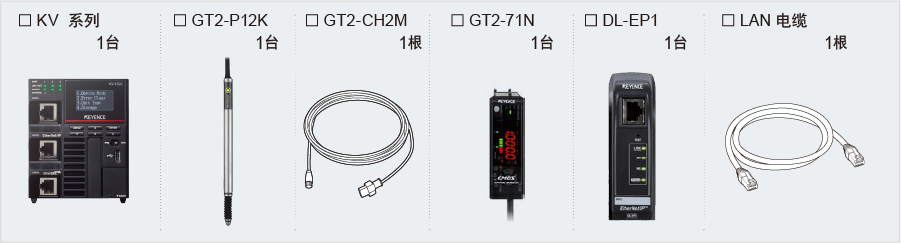

请准备下述机型。
步骤 2 : DL-EP1 的设定
DL-EP1 的设备构成包括如下 2 种设定方法。
- 根据读取的传感器放大器信息进行设定
- 手动选择传感器放大器进行设定 (参照解说传感器设置指令）
➾ 无法准备实机的用户，请使用此设定方法。
本资料中将介绍可简单进行的“根据读取的传感器放大器信息进行设定”步骤。
1. 打开KV-STUDIO的单元编辑器。

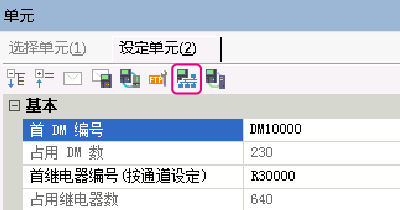

2. 在 KV 系列 的［设定单元 (2)］选项卡中点击 EtherNet/IP 设定的
。
其他步骤
- 在菜单中选择【工具(T)】 → 【EtherNet/IP 设定(W)】
- 在工具栏中点击

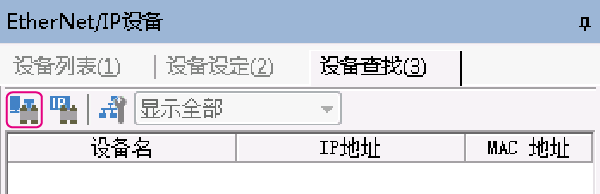

3. 选择“EtherNet/IP 设备”的［设备查找 (3)］选项卡，点击设备查找的
。
要点
为进行搜索，必须满足以下条件。
- DL-EP1 与 KV 系列 之间使用 LAN 电缆进行连接
- 对 DL-EP1 与 KV 系列 供电
- 使用以太网交换机时，以太网交换机与 DL-EP1、KV 系列 之间使用 LAN 电缆进行连接，且以太网交换机接通电源
4. 点击 [查找 (F)] 按钮。

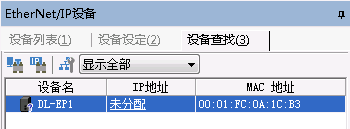

5. 显示所搜索的未分配 DL-EP1。
如果已分配IP 地址，请前进至步骤7。
要点
要将 DL-EP1 的 IP 地址设为未分配状态，请长按 DL-EP1 表面的 RST 开关 3 秒以上。
连接多个 DL-EP1 而无法辨明为哪个机体时，可通过 DL-EP1 主机上记载的 MAC 地址进行判断。

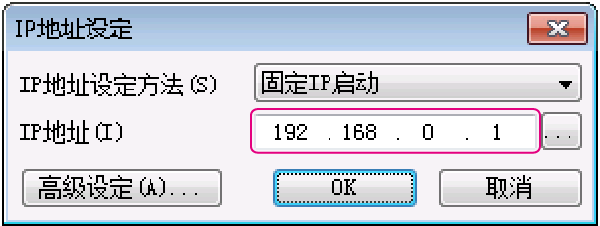

6. 点击 IP 地址，在 [IP 地址设定 ] 对话框中将 DL-EP1 的 IP 地址设为“192.168.0.1”。
要点
在 [IP 地址设定 ] 对话框中点击
，可搜索未使用的 IP 地址。
步骤 3 : KV-X 系列的设置
本节将介绍如何连接名为「Vendor Series」的虚拟设备，实际使用时请将「Vendor Series」替换为要连接的设备。
要点
KV-X 系列上，可以给EtherNet/IP的连接分配变量。
给EtherNet/IP的连接分配变量时，在［CPU系统设定］对话框的“系统设定”的“其他设定”中勾选“EtherNet/IP设置更新时显示变量设置对话框(E)”。
从“KV STUDIO”的菜单中选择【视图(V)】⇒【CPU系统设定(P)】，即显示［CPU系统设定］对话框。
勾选“EtherNet/IP设置更新时显示变量设置对话框(E)”后，即更新EtherNet/IP设置，当确定了单元编辑器的更改内容时，即显示给连接分配变量的对话框。
1.启动KV STUDIO，新建项目。支持型号选择“KV-X520”，单击〔OK〕。
显示[管理员设定]对话框，输入密码后点击[OK]，显示[确认单元配置设定]对话框，单击〔是(Y)〕。
2.在单元编辑器上单击EtherNet/IP设定的图标。显示选择设置方法的对话框，单击〔手动(M)〕。
3.显示单元编辑器，在“设定单元(2)”选项卡中设置KV-X520的IP地址。在此，如下所示设置。
* Step4是导入传感器设置文件时的步骤。已经导入传感器设置文件时，请进入Step5。
4.显示[EtherNet/IP设置]窗口，选择【EDS文件(D)】→【注册(I)】，导入基恩士公司制传感器设置文件(ez1文件)。
* 可从Keyence官方网站下载传感器设置文件。
5. 在用Ethernet电缆连接了KV-X 系列IV4 系列的状态下，选择[EtherNet/IP设定]窗口的【文件(F)】→【自动配置(S)】。
6.实机和单元编辑器的配置不同时，会显示确认项目传输的对话框，在用USB电缆连接了PC和KV-X 系列的状态下单击〔是(Y)〕。
7.项目传输完成后，显示[设备查找设定]对话框，单击〔查找(F)〕。自动配置完成后，IV4 系列会自动注册，单击〔OK〕关闭[EtherNet/IP设置]窗口。
8.单击单元编辑器的〔OK〕退出。
要点
已勾选“EtherNet/IP设置更新时显示变量设置对话框(E)”时，显示［EtherNet/IP设备 变量设置］对话框。
输入分配给连接的变量的变量名，单击〔OK〕。
- 手动设置的方法
设置设备配置的方法在"EtherNet/IP设定"的[设备列表（1）]选项卡中，拖放“Vender Series”并创建设备配置。
设置数据的传输和监控器
1.从菜单中选择【监控器/模拟器(N)】>【PLC传输→监控器模式(C)】。
在[PLC传输]对话框中单击〔执行(E)〕。
2. 如果在传输数据之前和之后的显示以下对话框，请两次分别点击[是(Y)]。
3. 在工作空间的“Vender Series”上右键单击，选择【传感器IO监控(M)】。
可简单监控传感器中的信息。
要点
也可以启动实时时序图监控器，在图表上确认。
在“传感器IO监控”上右键单击，选择【实时时序图监控器(H)】。
不需要调整范围，因为即时时序图监控器会自动执行缩放。
如何通过程序来修改相关参数
从而更改设定值
传感器的设定值可以通过如下两种方法更改：
A : 从PC更改
B : 从梯形图程序更改
* 以下将以传感器MU-N（FD-0*C）为例进行说明。
A : 从PC更改
要从PC更改设定值，请使用KV STUDIO中的传输适配器功能
1. 在工作空间中展开单元配置。右键点击MU-N（FD-0*C）并选择[传输适配器设定（A）]
2. 在「MU-N（FD-0*C）」的参数上打勾，然后输入设定值。
点击 [写入适配器 （W）] 将设定值写入传感器。
*要读取传感器的设定值，请选择 [读取适配器 （R）]。
B : 从梯形图程序更改
通过梯形图程序，执行显示报文通讯来更改设定值。
如需进行显式报文，请使用传感器设置指令（SPWR 指令（写入传感器参数指令）、SPRD 指令（读取传感器参数指令））
1. 在编辑器模式下，创建一个梯形图程序，如下所示
* 关于参数编号的具体信息，请参照对应的参数表
2. 传输梯形图程序到PLC
3. 当Trg变为ON状态时，相对应的设置值会被改写
* 将设定值储存在Dst[#4] 中（[结果储存位置] + 4）。
要点
RT（即时）编辑功能
当您使用梯形图程序时，您可以直接将软元件注释或者参数名输入到自动搜索并显示输入候选项。
步骤 4 : 设定显式报文
如果不读写当前值以外的数据（无需显式报文），则无需步骤 5 之后的步骤。
1. 如果处于监控模式，请变更为编辑模式。

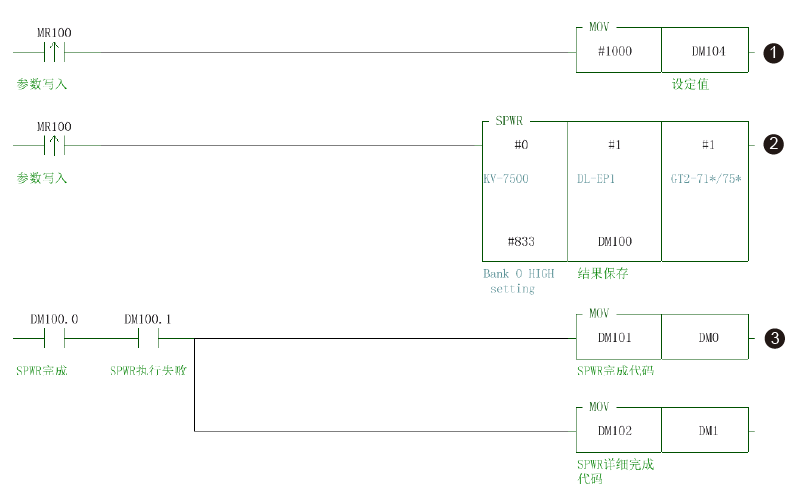

2. 使用 SPWR 指令（写入传感器参数指令）记述以下梯形图。 例）已开启 MR100 时，将 GT2 系列的 HI 设定值变更为 1000。
助记符列表
LDP MR100
MOV #1000 DM104 LDP MR100
SPWR #0 #1 #1 #833 DM100 LD DM100.0
AND DM100.1 MOV DM101 DM0 MOV DM102 DM1
* SPWR 指令的解说请参阅要点
上述梯形图程序的流程
➊ 将希望写入的值（#1000）存储至设定值（DM104）。
➋ 在 KV 系列（单元编号：#0）、节点 1 的 DL-EP1（节点地址：#1）、插槽 1 的 GT2-71N（插槽编号：#1）、HI 设定值（参数编号：#833）中写入设定值（#1000）。
➌ SPWR 指令（写入传感器参数指令）执行失败时，将完成代码和详细完成代码存储至DM0、DM1。
要点

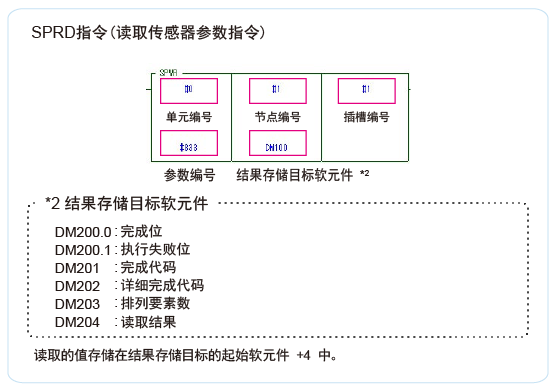

解说传感器设置指令
执行 SPWR 指令（写入传感器参数指令）、SPRD 指令（读取传感器参数指令）后，将写入 / 读取已指定的传感器参数。
3. 切换至监控模式。
开启 MR100 后，在 GT2 系列的 HI 设定值中写入 1000。
将 MR100 置于 ON 后，如果 DM100.0（SPWR 完成位）变为 ON，且 DM100.1（SPWR 执行失败位）为 OFF，即表示正常完成参数写入。此外，写入失败时，则 DM100.1（SPWR 执行失败位) 将变为 ON，且在 DM0、DM1 中存储完成代码、详细完成代码。（正常写入时的完成代码为 0）
* 有关完成代码的详情，请参阅《EtherNet/IP™ 功能用户手册》“7-8 完成代码”。
步骤 5 : 确认通过显式报文变更的值
确认是否已通过显式报文向 GT2-71N 的 HI 设定值中写入 1000。确认设定值是否已反映至 GT2-71N 的方法有以下 2 种。
➊直接确认 GT2-71N 的传感器放大器。
➋通过 KV STUDIO 的传输适配器设定读取“通道 0 的 HIGH 侧设定值”。
➊直接确认 GT2-71N 的传感器放大器。
* 有关传感器放大器中显示 HIGH 侧设定值的方法，请参阅 GT2 系列的手册。

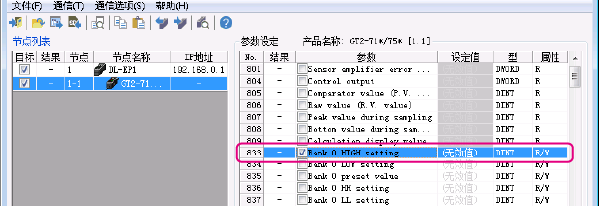

➋通过 KV STUDIO 的传输适配器设定读取“通道 0 的 HIGH 侧设定值”。
1. 展开工作空间的单元构成。在 GT2-71*/75* 上右击， 选择【传输适配器设定 (A)】。
2. 选中 GT2-71*/75* 的“Bank 0 HIGH setting( 通道 0 的 HIGH 侧设定值 )”复选框。

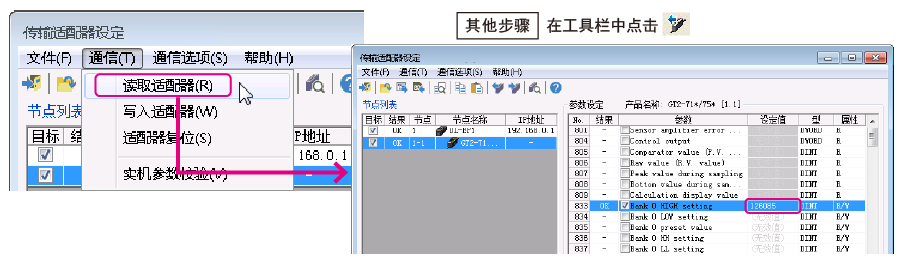

3. 在传输适配器设定的菜单中选择【通信 (T)】⇒【读取适配器 (R)】，读取设定值。
补充 1 : 使用多个传感器时的注意事项
DL-EP1 可连接多台传感器放大器，且可与其他系列的传感器放大器混合连接。
但是，使用多台传感器放大器时，必须注意最大连接台数 / 可否混合连接。
DL-EP1 的最大连接台数
| 名称 | 最大连接台数 |
|---|---|
| GT2 | 15 台（主装置：1 台、扩展装置：14 台）* |
| GT | 10 台（主装置：1 台、扩展装置：9 台） |
| FD-MH | 10 台（主装置：1 台、扩展装置：9 台） |
| IG | 4 台（主装置：1 台、扩展装置：3 台） |
| IB | 4 台（主装置：1 台、扩展装置：3 台） |
| IL | 8 台（主装置：1 台、扩展装置：7 台） |
| SK | 8 台（主装置：1 台、扩展装置：7 台） |
* GT2-100N(P) 通过对 1 台主装置增设传感器头扩展板，可连接最多 11 台传感器头。
与 DL-EP1 连接的传感器放大器可否进行混合连接
| 名称 | GT2 | GT | FD-MH | IG | IB | IL | SK |
|---|---|---|---|---|---|---|---|
| GT2 | — | ○ | ㄨ | ○ | ○ | ○ | ㄨ |
| GT | ○ | — | ㄨ | ○ | ○ | ○ | ㄨ |
| FD-MH | ㄨ | ㄨ | — | ㄨ | ㄨ | ㄨ | ㄨ |
| IG | ○ | ○ | ㄨ | — | ○ | ○ | ㄨ |
| IB | ○ | ○ | ㄨ | ○ | — | ○ | ㄨ |
| IL | ○ | ○ | ㄨ | ○ | ○ | — | ㄨ |
| SK | ㄨ | ㄨ | ㄨ | ㄨ | ㄨ | ㄨ | — |
- ○标记代表可混合连接。
- ㄨ标记代表无法混合连接。
* 进行混合连接可能导致功能受限或最大连接台数改变，敬请注意。
有关详情，请参阅 DL-EP1 的手册，或咨询最近的营业所。
补充 2 : 参数一览
可连接传感器的隐式报文和显式报文的参数一览总结如下。
* 有关参数的详情，请参阅传感器放大器的手册。
隐式报文参数一览
| 参数名称 | GT2 | GT | IG | IB | IL | FD-MH | SK |
|---|---|---|---|---|---|---|---|
| 状态 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 传感器错误状态 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 传感器报警状态 | — | — | — | ○ | ○ | — | ○ |
| 当前值 0 超范围 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 当前值 0 欠范围 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 当前值 0 无效状态 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 输出 1 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 输出 2 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 输出 3 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 输出 4 | ○ | — | ○ | ○ | ○ | — | ○ |
| 输出 5 | ○ | — | — | — | — | — | — |
| 外部输入响应 1 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 外部输入响应 2 | ○ | ○ | ○ | ○ | ○ | — | ○ |
| 外部输入响应 3 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 外部输入响应 4 | ○ | — | ○ | ○ | ○ | ○ | ○ |
| 外部输入响应 5 | — | — | ○ | — | — | — | — |
| 错误 ID 编号 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 错误代码 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 报警 ID 编号 | — | — | — | ○ | ○ | — | ○ |
| 报警代码 | — | — | — | ○ | ○ | — | ○ |
| 当前值 0 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
显式报文参数一览
| 参数名称 | 参数编号 | GT2 | GT | IG | IB | IL | FD-MH | SK |
|---|---|---|---|---|---|---|---|---|
| 状态 | #100 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 错误状态 | #101 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 报警状态 | #102 | — | — | — | ○ | — | — | — |
| 当前值 0 属性 | #104 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 当前值 1 属性 | #105 | ○ | ○ | — | — | — | — | — |
| 错误 ID 编号 | #108 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 错误代码 | #109 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 报警 ID 编号 | #110 | — | — | — | ○ | — | — | — |
| 报警代码 | #111 | — | — | — | ○ | — | — | — |
| 输出 1 | #116 |
○ （HIGH 输出） |
○ （HIGH 输出） |
○ （HIGH 输出） |
○ （HIGH 输出） |
○ （HIGH 输出） |
○ | ○ |
| 输出 2 | #117 |
○ （LOW 输出） |
○ （LOW 输出） |
○ （LOW 输出） |
○ （LOW 输出） |
○ （LOW 输出） |
○ | ○ |
| 输出 3 | #118 |
○ （GO 输出） |
○ （GO 输出） |
○ （GO 输出） |
○ （GO 输出） |
○ （GO 输出） |
○ | ○ |
| 输出 4 | #119 |
○ （HH 输出） |
— |
○ （边缘检测输出） |
○ （检测输出） |
○ （报警输出） |
— | ○ |
| 输出 5 | #120 |
○ （LL 输出） |
— | — | — | — | — | — |
| 当前值 0 至无效状态 | #138 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 当前值 0 至欠范围 | #139 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 当前值 0 至超范围 | #140 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 当前值 0（ID 编号 1 至 15） | #144 至 #158 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 传感器状态屏蔽设定 | #176 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 传感器连接台数 | #177 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 错误代码（ID 编号 00 至 15） | #768 至 #783 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 传感器放大器错误状态 | #801 | ○ | ○ | ○ | — | ○ | ○ | ○ |
| 控制输出 | #804 | ○ | ○ | — | — | — | — | — |
| 判断值（P.V. 值） | #805 | ○ | ○ | ○ | ○ | ○ | — | ○ |
| 原始值（R.V. 值） | #806 | ○ | ○ | — | — | — | — | — |
| P-P 模式时的峰值保持值 | #807 | ○ | — | — | — | — | — | — |
| P-P 模式时的谷值保持值 | #808 | ○ | — | — | — | — | — | — |
| 运算显示值 | #809 | ○ | ○ | — | — | — | — | — |
| 采样周期内的峰值 | #807 | — | ○ | — | — | — | — | — |
| 采样周期内的谷值 | #808 | — | ○ | — | — | — | — | — |
| 判断输出、边缘检测输出 | #804 | — | — | ○ | — | — | — | — |
| 内部测量值（R.V. 值） | #806 | — | — | ○ | ○ | ○ | — | ○ |
| 保持时的峰值保持值 | #807 | — | — | ○ | ○ | ○ | — | ○ |
| 保持时的谷值保持值 | #808 | — | — | ○ | ○ | ○ | — | ○ |
| 运算值（CALC 值） | #809 | — | — | ○ | — | ○ | — | — |
| 模拟输出值 | #810 | — | — | ○ | ○ | ○ | — | — |
| 边缘数 | #813 | — | — | ○ | — | — | — | — |
| 光轴调整状态 | #814 | — | — | ○ | — | — | — | — |
| 设定异常 | #819 | — | — | ○ | ○ | ○ | — | ○ |
| EEPROM 写入结果 | #821 | — | — | ○ | ○ | ○ | — | ○ |
| 零点漂移执行结果 | #822 | — | — | ○ | ○ | ○ | — | — |
| 复位执行结果 | #823 | — | — | ○ | ○ | ○ | — | ○ |
| 系统参数当前状态 | #824 | — | — | ○ | ○ | ○ | — | ○ |
| 基准波形登录请求结果 | #826 | — | — | ○ | — | — | — | — |
| 公差、2 点调谐执行结果 | #828 | — | — | ○ | — | — | — | — |
| 图像校正执行结果 | #829 | — | — | ○ | — | ○ | — | — |
| 判断输出、报警输出 | #804 | — | — | — | — | ○ | — | ○ |
| 错误状态 | #801 | — | — | — | ○ | ○ | — | — |
| 报警状态（检测输出状态） | #802 | — | — | — | ○ | — | — | — |
|
报警功能动作状态 （检测输出功能动作状态） |
#803 | — | — | — | ○ | ○ | — | — |
| 判断输出、检测输出 | #804 | — | — | — | ○ | — | — | — |
| 通道状态 | #811 | — | — | — | ○ | ○ | — | ○ |
| 计时状态 | #812 | — | — | — | ○ | ○ | — | ○ |
| 发射停止状态 | #818 | — | — | — | ○ | ○ | — | — |
| 外部输入状态 | #820 | — | — | — | ○ | ○ | ○ | ○ |
| 基准光量登录结果 | #826 | — | — | — | ○ | — | — | — |
| 调整执行结果 | #827 | — | — | — | ○ | — | — | — |
| 调谐执行结果 | #828 | — | — | — | ○ | ○ | — | — |
| 执行结果 | #829 | — | — | — | ○ | — | — | — |
| 控制输出累积脉冲输出异常报警输出的状态 | #804 | — | — | — | — | — | ○ | — |
| 瞬时流量值 | #805 | — | — | — | — | — | ○ | — |
| 累积流量值 | #806 | — | — | — | — | — | ○ | — |
| 瞬时流量（峰值保持值） | #807 | — | — | — | — | — | ○ | — |
| 瞬时流量（谷值保持值） | #808 | — | — | — | — | — | ○ | — |
| 通道切换状态 | #811 | — | — | — | — | — | ○ | — |
| 当前温度 | #813 | — | — | — | — | — | ○ | — |
| 温度峰值保持值 | #814 | — | — | — | — | — | ○ | — |
| 温度谷值保持值 | #815 | — | — | — | — | — | ○ | — |
| 温度传感器连接 | #822 | — | — | — | — | — | ○ | — |
| 输出状态 | #804 | — | — | — | — | — | — | — |
| 瞬时密度 | #816 | — | — | — | — | — | — | — |
| 移位系统处理结果 | #822 | — | — | — | — | — | — | — |
| 通道 0 以后的 HIGH 侧设定值 | #833 以上 | ○（+5 × n）* | ○（+3 × n） | — | — | — | — | — |
| 通道 0 以后的 LOW 侧设定值 | #834 以上 | ○（+5 × n） | ○（+3 × n） | — | — | — | — | — |
| 通道 0 以后的预设值 | #835 以上 | ○（+5 × n） | ○（+3 × n） | — | — | — | — | — |
| 通道 0 以后的 HH 侧设定值 | #836 以上 | ○（+5 × n） | — | — | — | — | — | — |
| 通道 0 以后的 LL 侧设定值 | #837 以上 | ○（+5 × n） | — | — | — | — | — | — |
| HIGH 侧设定值（通道 0 以后） | #833 以上 | — | — | ○（+6 × n） | ○（+3 × n） | ○ | — | — |
| LOW 侧设定值（通道 0 以后） | #834 以上 | — | — | ○（+6 × n） | ○（+3 × n） | ○ | — | — |
| 移位目标值（通道 0 以后） | #835 以上 | — | — | ○（+6 × n） | ○（+3 × n） | ○ | — | — |
| 灵敏度设定（通道 0 以后） | #836 以上 | — | — | ○（+6 × n） | — | — | — | — |
| 用户定义二值化（通道 0 以后） | #837 以上 | — | — | ○（+6 × n） | — | — | — | — |
| 用户定义过滤值（通道 0 以后） | #838 | — | — | ○ | — | — | — | — |
| 瞬时流量值 1 至 2 | #833 至 #834 | — | — | — | — | — | ○ | — |
| 温度上限设定值 | #835 | — | — | — | — | — | ○ | — |
| 温度下限设定值 | #836 | — | — | — | — | — | ○ | — |
| 累积流量设定值 1 至 4 | #837 至 #840 | — | — | — | — | — | ○ | — |
| voLS 用指定密度 | #842 | — | — | — | — | — | — | — |
| 模拟输出上限值（通道 0 以后） | #836 | — | — | — | — | ○ | — | — |
| 模拟输出下限值（通道 0 以后） | #837 | — | — | — | — | ○ | — | — |
| 按键锁 | #865 | ○ | ○ | ○ | — | ○ | — | — |
| 通道选择状态 | #866 | ○ | ○ | ○ | ○ | — | — | — |
| 计时状态 | #867 | ○ | ○ | — | — | — | — | — |
| 条形显示模式 | #871 | ○ | ○ | — | — | — | — | — |
| 计时输入请求 | #867 | — | — | ○ | — | — | — | — |
| 激光发射停止输入请求 | #868 | — | — | ○ | — | — | — | — |
| 辅助显示部的显示画面 | #872 | — | — | ○ | ○ | ○ | — | ○ |
| 系统参数 | #873 | — | — | ○ | ○ | ○ | — | ○ |
| 公差调谐公差的设定幅度 | #874 | — | — | ○ | ○ | ○ | — | — |
| 图像校正功能 | #875 | — | — | ○ | ○ | ○ | — | — |
| 图像校正功能 SET1 以上 | #876 以上 | — | — | ○ | — | ○ | — | — |
| 边缘编号 1（通道 0 以后） | #884 以上 | — | — | ○（+3 × n） | — | — | — | — |
| 边缘编号 2（通道 0 以后） | #885 | — | — | ○（+3 × n） | — | — | — | — |
| 针数（通道 0 以后） | #886 以上 | — | — | ○（+3 × n） | — | — | — | — |
| 按键锁设定 | #865 | — | — | — | ○ | — | — | — |
| 通道功能 | #866 | — | — | — | — | ○ | — | ○ |
| 计时输入 | #867 | — | — | — | ○ | ○ | — | ○ |
| 激光发射停止输入 | #868 | — | — | — | ○ | ○ | — | — |
| 实测补正、逻辑补正第 1 点目标值 | #876 | — | — | — | ○ | — | — | — |
| 实测补正、逻辑补正第 2 点目标值 | #877 | — | — | — | ○ | — | — | — |
| 逻辑补正第 1 点目标值 | #883 | — | — | — | ○ | — | — | — |
| 逻辑补正第 2 点目标值 | #884 | — | — | — | ○ | — | — | — |
| 按键锁功能 | #865 | — | — | — | — | — | ○ | ○ |
| 模拟输出选择 | #867 | — | — | — | — | — | ○ | — |
| 自由范围模拟输出上限值 | #868 | — | — | — | — | — | ○ | — |
| 自由范围模拟输出下限值 | #869 | — | — | — | — | — | ○ | — |
| 按键锁功能 | #865 | — | — | — | — | — | — | — |
| 运算模式 / 运算设定 | #897 | ○ | — | — | — | — | — | — |
| 检测模式 | #898 | ○ | ○ | — | — | — | ○ | — |
| 保持更新方式 | #899 | ○ | — | — | — | — | — | — |
| 响应时间 | #900 | ○ | ○ | — | — | — | ○ | — |
| 计时种类 | #901 | ○ | ○ | — | — | — | — | — |
| 自动计时等级 | #902 | ○ | ○ | — | — | — | — | — |
| 自动计时延迟种类 | #903 | ○ | ○ | — | — | — | — | — |
| 用户指定延迟时间 | #904 | ○ | ○ | — | — | — | — | — |
| 静态保持稳定判断 | #905 | ○ | — | — | — | — | — | — |
| 静态保持稳定幅度 | #906 | ○ | — | — | — | — | — | — |
| 测量增减方向 | #907 | ○ | ○ | — | — | — | — | — |
| 杠杆率 | #908 | ○ | ○ | — | — | — | — | — |
| 输出方式 | #909 | ○ | ○ | — | — | — | — | — |
| 显示位数 | #910 | ○ | ○ | — | — | — | — | — |
| 滞后 | #911 | ○ | ○ | — | — | — | ○ | — |
| 同步输入设定 | #912 | ○ | — | — | — | — | — | — |
| 特别输出设定 | #913 | ○ | — | — | — | — | — | — |
| 限制输出 HH 侧判断位置设定 | #914 | ○ | — | — | — | — | — | — |
| 限制输出 HH 侧判断位置设定 | #915 | ○ | — | — | — | — | — | — |
| 预设数据选择 | #916 | ○ | — | — | — | — | — | — |
| 预设记忆 | #917 | ○ | ○ | — | — | — | — | — |
| 预设点 | #918 | ○ | — | — | — | — | — | — |
| 省电功能（ECO） | #919 | ○ | ○ | — | — | — | — | — |
| 凸起检测功能 | #920 | ○ | ○ | — | — | — | — | — |
| 凸起检测动作位置 | #921 | ○ | — | — | — | — | — | — |
| 批量设定 | #922 | ○ | — | — | — | — | — | — |
| 模拟范围设定 | #923 | ○ | — | — | — | — | — | — |
| 自由范围设定（Hi 侧） | #924 | ○ | — | — | — | — | — | — |
| 自由范围设定（Lo 侧） | #925 | ○ | — | — | — | — | — | — |
| 运算模式 | #897 | — | ○ | — | — | — | — | — |
| 延迟稳定判断 | #905 | — | ○ | — | — | — | — | — |
| 延迟稳定幅度 | #906 | — | ○ | — | — | — | — | — |
| 输入（紫线）功能选择 1 | #912 | — | ○ | — | — | — | — | — |
| 输入（粉红 / 紫线）功能选择 2 | #913 | — | ○ | — | — | — | — | — |
| 检测点设定 | #921 | — | ○ | — | — | — | — | — |
| 显示滤波器功能 | #922 | — | ○ | — | — | — | — | — |
| 运算功能 | #897 | — | — | ○ | — | ○ | — | — |
| 测量模式 | #898 | — | — | ○ | ○ | — | — | — |
| 测量方向 | #899 | — | — | ○ | — | ○ | — | — |
| 采样周期 | #900 | — | — | — | — | ○ | — | — |
| 平均次数 | #901 | — | — | ○ | — | — | — | ○ |
| 输出方式 | #902 | — | — | ○ | ○ | ○ | — | ○ |
| 保持功能的设定 | #904 | — | — | ○ | ○ | ○ | — | ○ |
| 自动保持触发等级 | #905 | — | — | ○ | ○ | ○ | — | — |
| 计时输入 | #906 | — | — | ○ | ○ | ○ | — | — |
| 延迟定时器 | #907 | — | — | ○ | ○ | ○ | — | — |
| 定时器时间 | #908 | — | — | ○ | ○ | ○ | — | — |
| 滞后 | #909 | — | — | ○ | ○ | ○ | — | ○ |
| 模拟输出缩放 | #910 | — | — | ○ | ○ | ○ | — | ○ |
| 模拟输出上限值 | #911 | — | — | ○ | ○ | ○ | — | ○ |
| 模拟输出下限值 | #912 | — | — | ○ | ○ | ○ | — | ○ |
| 外部输入 | #913 | — | — | ○ | — | ○ | — | ○ |
| 外部输入 1 至 4 | #914 至 #917 | — | — | ○ | — | ○ | — | ○ |
| 基准波形记忆功能 | #919 | — | — | ○ | — | — | — | — |
| 零点漂移值记忆功能 | #920 | — | — | ○ | — | ○ | — | ○ |
| 防止相互干扰功能 | #921 | — | — | ○ | — | ○ | — | — |
| 显示位数 | #922 | — | — | ○ | ○ | ○ | — | ○ |
| 节电模式 | #923 | — | — | ○ | ○ | ○ | — | — |
| 位置监控器 | #924 | — | — | ○ | — | — | — | — |
| 显示颜色 | #925 | — | — | ○ | — | ○ | — | — |
| 边缘检测功能 | #926 | — | — | ○ | — | — | — | — |
| 边缘检测功能 边缘数 | #927 | — | — | ○ | — | — | — | — |
| 入光量、遮光量模式 | #899 | — | — | — | ○ | — | — | — |
| 平均次数、高通滤波器 | #901 | — | — | — | ○ | — | — | — |
| 外部输入设定 | #913 | — | — | — | ○ | — | — | — |
| 外部输入 1 至 4 功能选择 | #914 至 #917 | — | — | — | ○ | — | — | — |
| 通道切换方法 | #918 | — | — | — | ○ | ○ | — | — |
| 零点漂移状态保存 | #920 | — | — | — | ○ | — | — | — |
| 判断输出显示颜色 | #925 | — | — | — | ○ | — | — | — |
| P.V. 值显示颜色 | #926 | — | — | — | ○ | — | — | — |
| 显示平均化 | #901 | — | — | — | — | — | ○ | — |
| 输出 2 的超时时间 | #902 | — | — | — | — | — | ○ | — |
| 累积方向 | #903 | — | — | — | — | — | ○ | — |
| 累积流量单位 | #904 | — | — | — | — | — | ○ | — |
| N.O./N.C. | #909 | — | — | — | — | — | ○ | — |
| 显示模式 | #910 | — | — | — | — | — | ○ | — |
| 通道切换功能 | #912 | — | — | — | — | — | ○ | — |
| 零流量功能 | #914 | — | — | — | — | — | ○ | — |
| 不同频率模式 | #916 | — | — | — | — | — | ○ | — |
| 省电模式 | #919 | — | — | — | — | — | ○ | — |
| 流量指示灯显示颜色 | #925 | — | — | — | — | — | ○ | — |
| 零切割等级 | #905 | — | — | — | — | — | — | — |
| 密度降低时零切割功能 | #906 | — | — | — | — | — | — | — |
| 密度降低时零切割等级 | #907 | — | — | — | — | — | — | — |
| 外部输入功能 | #912 | — | — | — | — | — | — | — |
| 平均次数、高度差计数滤波器、高通滤波器 | #901 | — | — | — | — | ○ | — | — |
| 传感器头显示模式 | #924 | — | — | — | — | ○ | — | — |
| 高度差计数滤波器的单次触发输出时间 | #926 | — | — | — | — | ○ | — | — |
| 高通滤波器的中断频率 | #927 | — | — | — | — | ○ | — | — |
| 报警设定 | #929 | — | — | — | — | ○ | — | — |
| 报警次数 | #930 | — | — | — | — | ○ | — | — |
| 运算源原始值（ID 编号 1 至 15） | #929 至 #943 | ○ | ○ | — | — | — | — | — |
| 针直径、针间隔 1 至 14P.V. 值 | #929 至 #942 | — | — | ○ | — | — | — | — |
| 针直径、针间隔 1 至 14R.V. 值 | #943 至 #956 | — | — | ○ | — | — | — | — |
| 调整状态保存 | #929 | — | — | — | ○ | — | — | — |
| 调整等级 | #930 | — | — | — | ○ | — | — | — |
| 自动调整功能 | #931 | — | — | — | ○ | — | — | — |
| 自动调整等级 | #932 | — | — | — | ○ | — | — | — |
| 检测输出功能 | #933 | — | — | — | ○ | — | — | — |
| 检测输出光量等级 | #934 | — | — | — | ○ | — | — | — |
| 错误输出模式 | #935 | — | — | — | ○ | — | — | — |
| 触发等级用滞后 | #936 | — | — | — | ○ | — | — | — |
| 触发等级用滞后设定值 | #937 | — | — | — | ○ | — | — | — |
| 干水错误灵敏度 | #929 | — | — | — | — | — | ○ | — |
| 干水错误检测时间 | #930 | — | — | — | — | — | ○ | — |
| 流量方向 | #931 | — | — | — | — | — | — | — |
| 体积 / 重量 / 流量选择 | #935 | — | — | — | — | — | — | — |
| 对焦指定 | #936 | — | — | — | — | — | — | — |
| 型号名 | #968 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| T 连接器连接传感器头 | #963 | — | — | ○ | — | — | — | — |
| R 连接器连接传感器头 | #964 | — | — | ○ | — | — | — | — |
| 发射侧传感器头型号 | #963 | — | — | — | ○ | — | — | — |
| 接收侧传感器头型号 | #964 | — | — | — | ○ | — | — | — |
| 连接传感器头 | #963 | — | — | — | — | — | ○ | — |
| 连接传感器头（容量） | #963 | — | — | — | — | — | — | — |
| 连接传感器头（材质） | #964 | — | — | — | — | — | — | — |
| 温度 | #813 | — | — | — | — | — | — | ○ |
| 湿度 | #814 | — | — | — | — | — | — | ○ |
| 零点漂移、零点漂移复位执行结果 | #822 | — | — | — | — | — | — | ○ |
| HI 侧设定值（通道 0 以后） | #833 以上 | — | — | — | — | — | — | ○（+5 × n） |
| LO 侧设定值（通道 0 以后） | #834 以上 | — | — | — | — | — | — | ○（+5 × n） |
| 范围设定 | #898 | — | — | — | — | — | — | ○ |
| 计时输入设定 | #906 | — | — | — | — | — | — | ○ |
| 通道切换方法 | #918 | — | — | — | — | — | — | ○ |
| 距离补正方法 | #929 | — | — | — | — | — | — | ○ |
| 近距离侧补正量 | #930 | — | — | — | — | — | — | ○ |
| 远距离侧补正量 | #931 | — | — | — | — | — | — | ○ |
| 区域缩放 | #932 | — | — | — | — | — | — | ○ |
| 产品代码 | #961 | — | — | — | — | — | — | ○ |
| 订正 | #962 | — | — | — | — | — | — | ○ |
| 连接传感器头 | #963 | — | — | — | — | — | — | ○ |
| 系列代码 | #983 | — | — | — | — | — | — | ○ |
| 系列版本 | #984 | — | — | — | — | — | — | ○ |
| 软元件类型 | #985 | — | — | — | — | — | — | ○ |
* n: 通道编号 参数的起始编号 +5 × n
