CHAPTER 5管路技术
管路技术

用于正确进行流量控制的管路技术

为了在十分可靠的条件下使用流量传感器，有必要考虑管路与流量计的安装位置。虽然不是非如此不可，但为了超稳定地测量流量，希望能遵循这些建议。

1. 安装足够的直管段

产生层流状态
L = 5D 或更长

L 表示直管段的长度，D 表示流量计的标称内径。

1. 安装足够的直管段

请务必在流量计的上游安装相当于5倍内径的直管段。这样，即可消除非均匀流速而转为均匀流速。

* 关于“非均匀流速分布”的详细内容，请参阅第3章的第7节。
下载

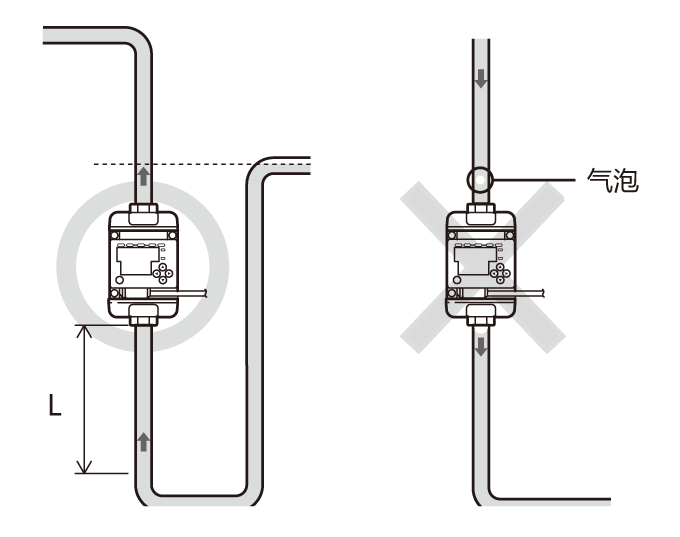

2. 使流体从下段流向上段

产生满体积状态

2. 使流体从下段流向上段

流道处于满体积状态时，流量传感器的测量效果较为理想。由于重力，水会积聚在下半部分。水流进如上图与下图所示的管路时，便可以保持满体积状态。

下载

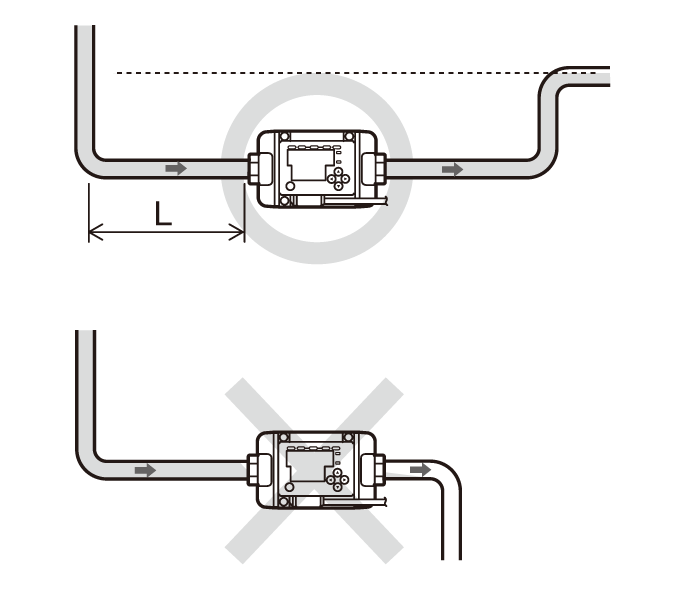

3. 安装在管路的低位段 1

产生满体积状态

3. 安装在管路的低位段 1
下载

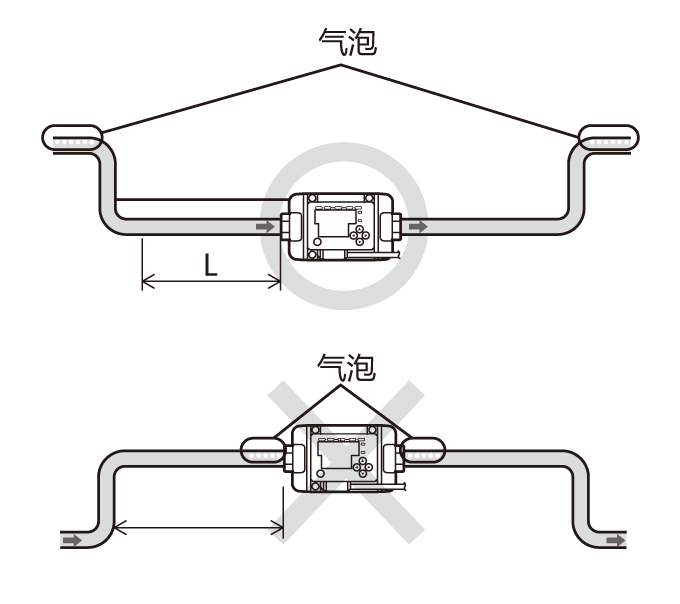

4. 安装在管路的低位段 2

防止气泡混入流体

4. 安装在管路的低位段 2

气泡会聚集在水的上半部分。管路如上图所示弯曲时，可以阻止气泡混入流体中。

下载

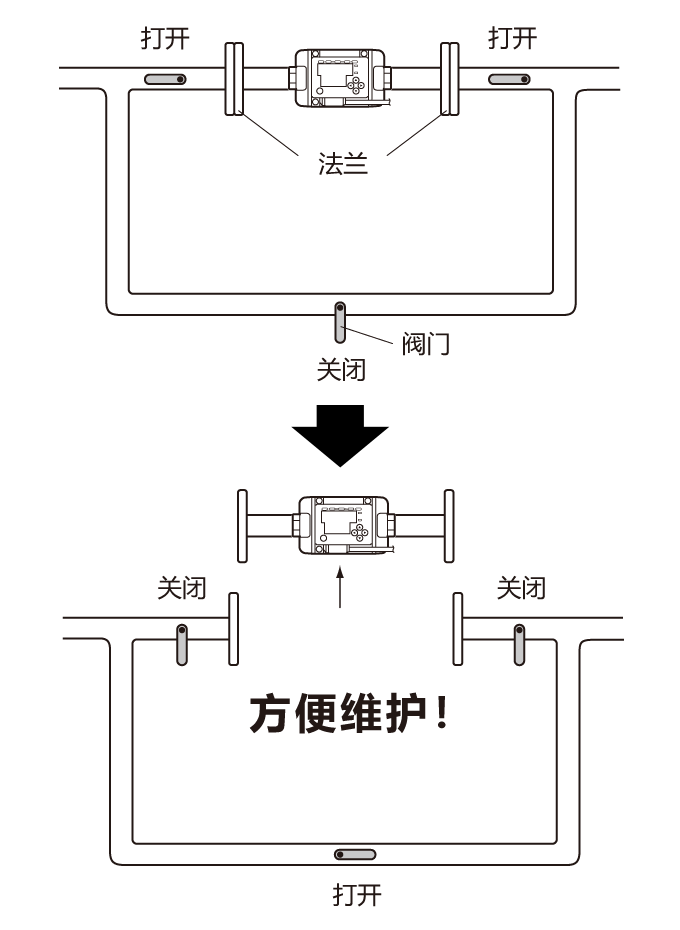

5. 安装支路

提高维护性

5. 安装支路
下载
