表面粗糙度的图示方法

表面粗糙度的图示方法

在工业领域所使用的图纸中,一般都使用表示机械部件、结构构件表面性状的符号。
这类符号的图示方法由ISO 1302:2002 所规定。
在此,将对表示表面性状符号的记载方法进行介绍。

术语说明

表面纹理 机械部件、结构构件等表面的表面粗糙度、去除加工与否、条纹方向及表面起伏等的总称。
去除加工 根据机械加工、或以此为基准的方法,去除部件、构件等的表层部。
条纹方向 因去除加工所产生的明显条纹方向。

指示对象面的符号及指示符号的位置

图示表面纹理时,表示对象面的符号以60º 不同长度的折线表示。

表面粗糙度的指示方法针对面的指示符号,将表面粗糙度的值、截断值或基准长度、加工方法、条纹方向的符号、表面起伏等按如下所示进行图示。

  • a: 通过范围或基准长度、表面性状参数符号及其值
  • b: 要求多个参数时第二个以后的参数指示
  • c: 加工方法
  • d: 条纹和其方向
  • e: 切削裕度

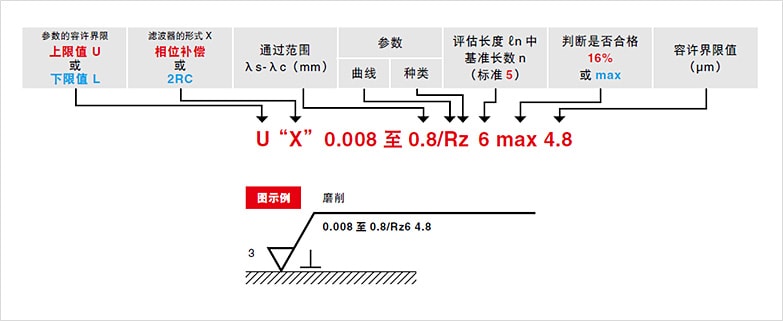

图示表面粗糙度时,一般使用以下记述。但是,一般将标准条件的红色省略图示,而蓝色的指示项目则在必要进行图示。

符号 含义 说明图

加工的刀具条纹方向与标有符号图的投影图平行

牛头刨削面

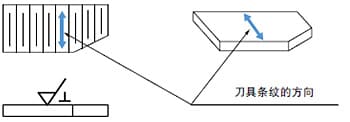

加工的刀具条纹方向与标有符号图的投影面成直角

牛头刨削面(从侧面观察的状态)车削、圆筒研磨面

加工的刀具条纹方向与标有符号图的投影面在2个方向倾斜交叉

珩磨加工面

加工的刀具条纹多重交叉或无方向

抛光加工面、超精加工面、进行横送的端铣刀或立铣刀切削面

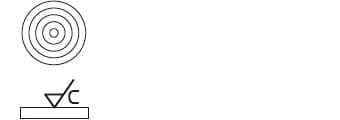

加工刀具的条纹相对于标有符号面的中心大致在同心圆上

端面车削面

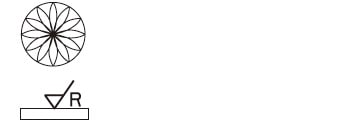

加工刀具的条纹相对于标有符号面的中心大致呈放射状
