GS-M 配线示例14

主机型号:GS-M50P
PNP

OSSD动作 开闭联动
联锁功能 仅适用于自动
EDM功能 不可使用
对象型号 主机

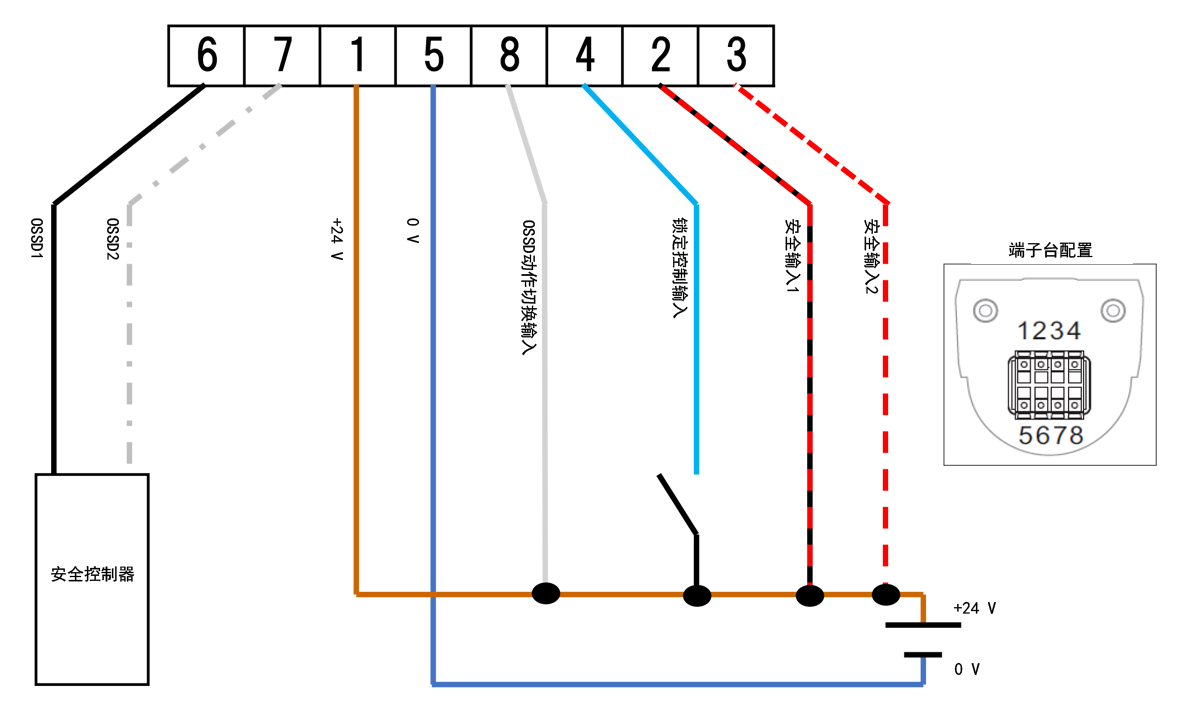

铰链端子台 GS-M50P
端子台配置:1、2、3、4、5、6、7、8 | 安全控制器 - OSSD1、OSSD2
必需 Pin 颜色 上图图标 作用
1 +24 V
5 0 V
6 OSSD1
7 OSSD2
2 红/黑 安全输入1
3 红/白 安全输入2
8 OSSD动作切换输入
4 淡蓝 锁定控制输入
  • 必需是指使OSSD正常变为ON/OFF所需的配线。
  • 上图图标与连接器型的线色一致。无需用相同颜色进行配线。
