GS-M 配线图指南

GS-M 配线示例3

主机型号：GS-M51N/GS-M91N/GS-ML51N
NPN

OSSD动作 锁定联动
联锁功能 仅适用于自动
EDM功能 不可使用
对象型号 主机
铰链标准 GS-M51N
GS-M91N
推拉标准 GS-ML51N

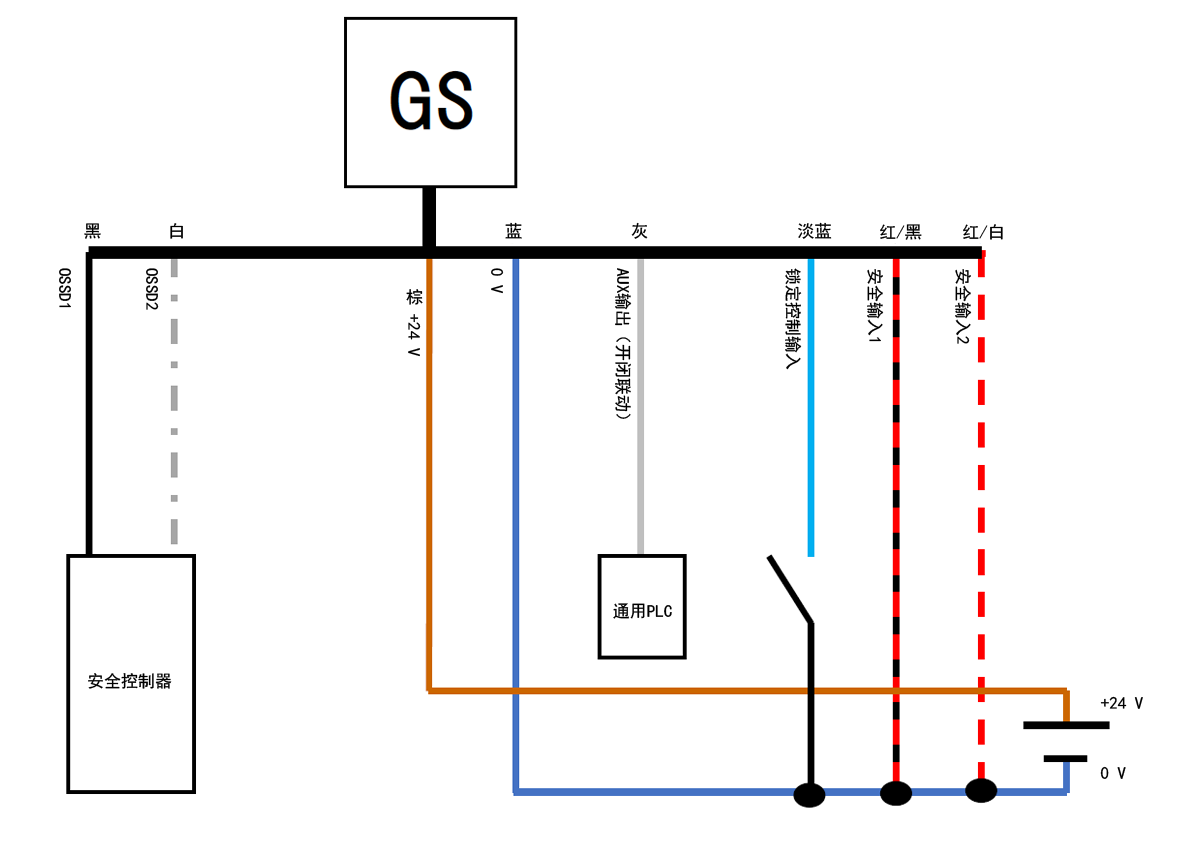

GS - 黑、白、棕、蓝、灰、淡蓝、红/黑、红/白 | 安全控制器 - 黑、白 | 通用PLC - 灰
必需 Pin 颜色 上图图标 作用
2 棕 +24 V
7 蓝 0 V
5 黑 OSSD1
6 白 OSSD2
8 红/黑 安全输入1
4 红/白 安全输入2
1 灰 AUX输出（开闭联动）
3 淡蓝 锁定控制输入
  • 必需是指使OSSD正常变为ON/OFF所需的配线。
  • 请将未使用的线分别单独地进行绝缘处理。
