GL-R 配线示例25

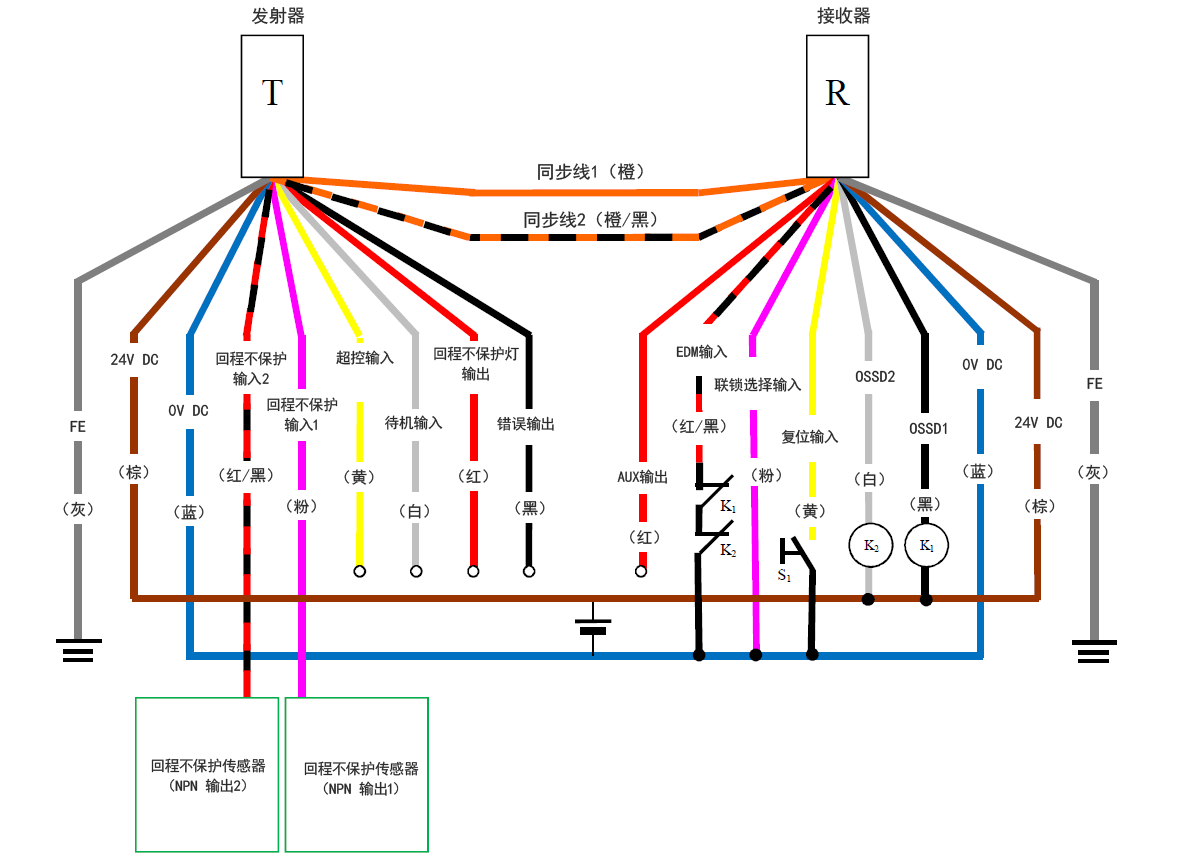

• 1. NPN 配线系统：有线同步（发射器11芯、接收器11芯）

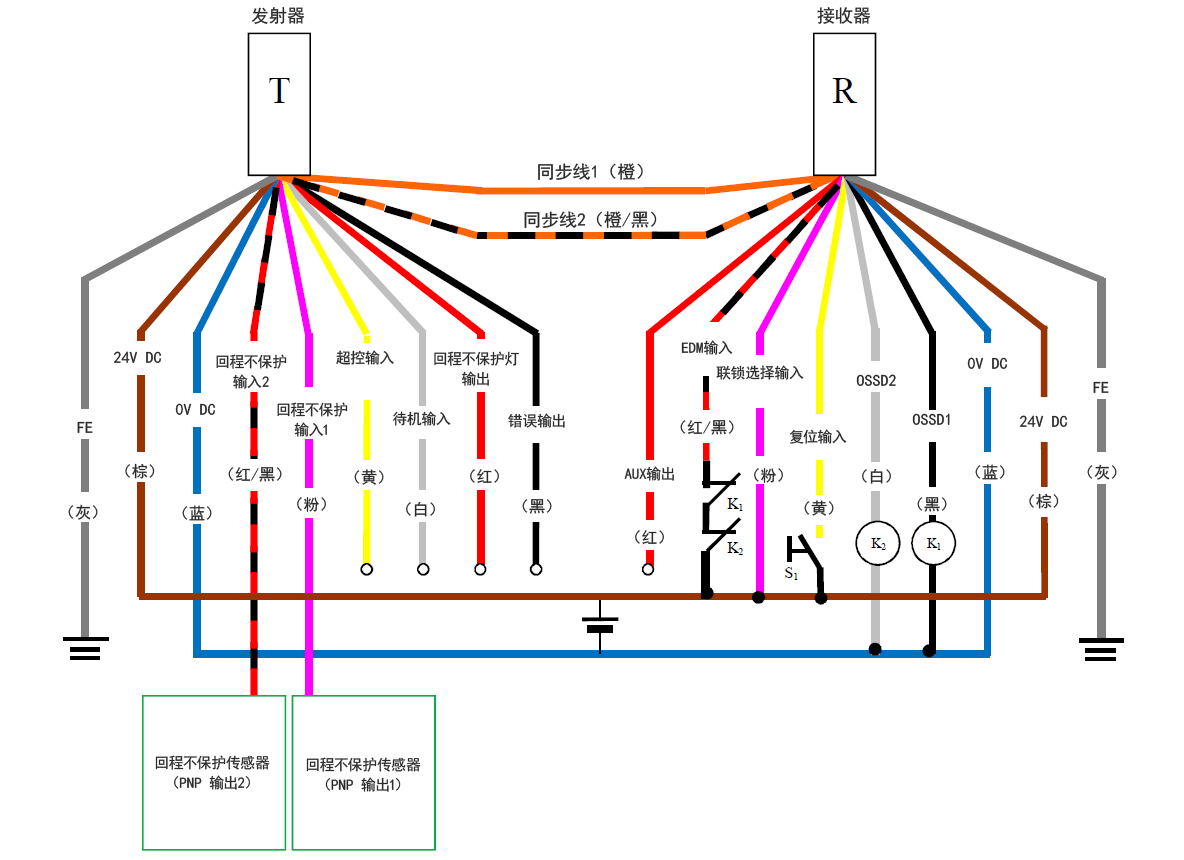

• 2. PNP 配线系统：有线同步（发射器11芯、接收器11芯）

EDM	使用
启动/重启联锁	手动
回程不保护	使用

发射器电缆	11芯	例）GL-RP5NM
接收器电缆	11芯	例）GL-RP5NM

EDM	使用
启动/重启联锁	手动
回程不保护	使用

发射器电缆	11芯	例）GL-RP5PM
接收器电缆	11芯	例）GL-RP5PM
