GL-R 配线示例8
EDM | 使用 |
---|---|
启动/重启联锁 | 自动 |
发射器电缆 | 5芯 | 例)GL-RP5N |
---|---|---|
接收器电缆 | 11芯 | 例)GL-RP5NM |

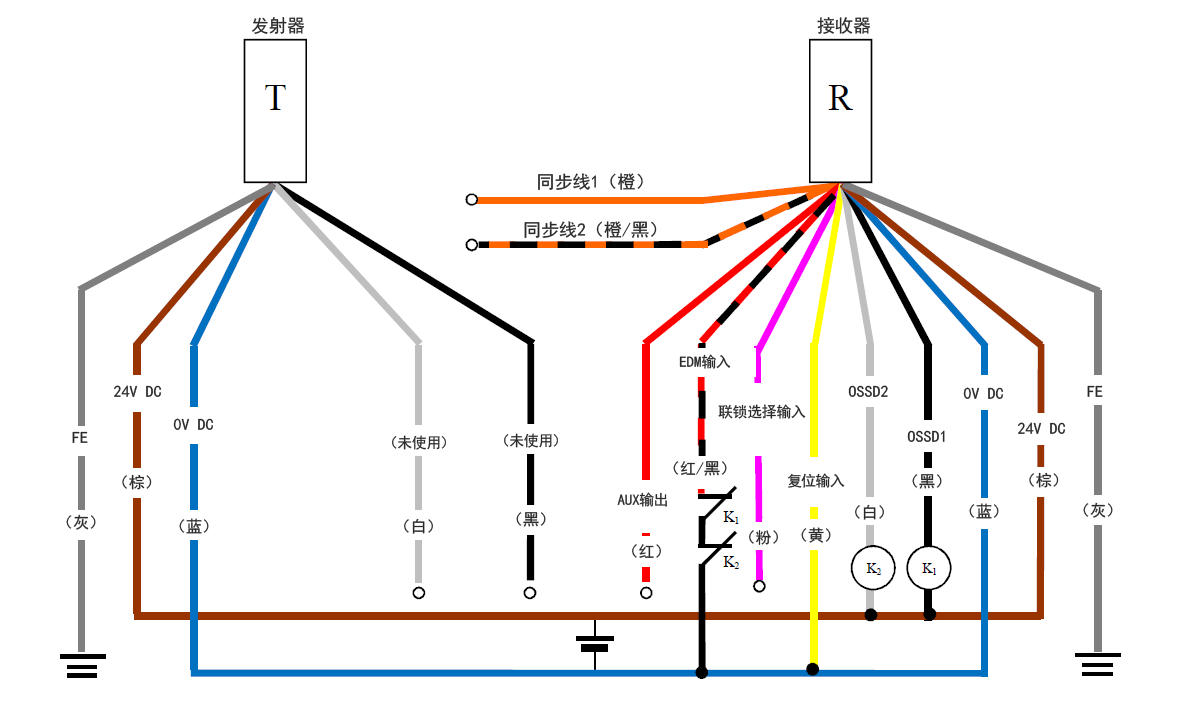

![发射器(T) - 灰(FE)、棕(24 V DC)、蓝(0 V DC)、白(未使用)、黑(未使用) | 接收器(R) - 橙(同步线1)、橙/黑(同步线2)、红(AUX输出) 、红/黑(EDM输入)、粉(联锁选择输入)、黄(复位输入)、白(OSSD2)、黑(OSSD1)、蓝(0 V DC)、棕(24 V DC)、灰(FE) | 黄(复位输入) - 蓝(0 V DC) | K1 - 黑(OSSD1) | K2 - 白(OSSD2) | 白(OSSD2)、黑(OSSD1) - 棕(24 V DC) | 红/黑(EDM输入) - K1 - K2 - 蓝(0 V DC)](/Images/gl-r_wiring_08-01_2093341.png)
- 请将未使用的线分别进行绝缘处理。
EDM | 使用 |
---|---|
启动/重启联锁 | 自动 |
发射器电缆 | 不使用 | 不使用 |
---|---|---|
接收器电缆 | 11芯 | 例)GL-RP5NM |

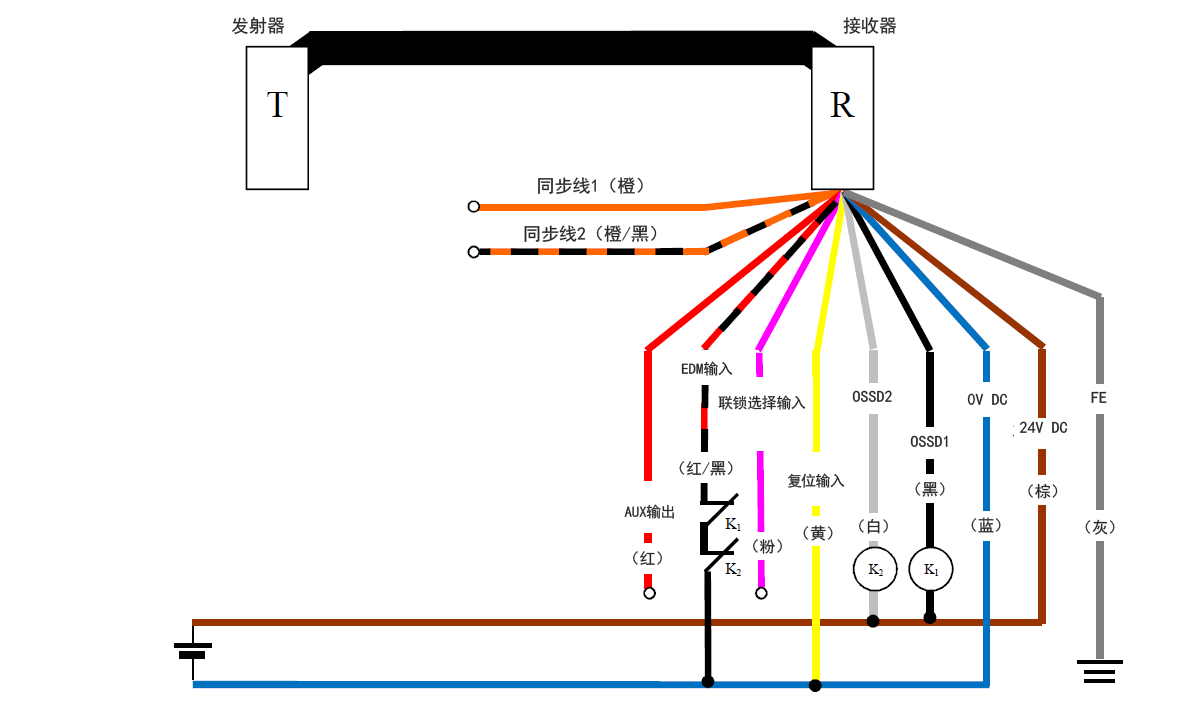

![发射器(T) - 接收器(R) - 橙(同步线1)、橙/黑(同步线2)、红(AUX输出) 、红/黑(EDM输入)、粉(联锁选择输入)、黄(复位输入)、白(OSSD2)、黑(OSSD1)、蓝(0 V DC)、棕(24 V DC)、灰(FE) | 黄(复位输入) - 蓝(0 V DC) | K1 - 黑(OSSD1) | K2 - 白(OSSD2) | 白(OSSD2)、黑(OSSD1) - 棕(24 V DC) | 红/黑(EDM输入) - K1 - K2 - 蓝(0 V DC)](/Images/gl-r_wiring_08-02_2093342.png)
- 请将未使用的线分别进行绝缘处理。
EDM | 使用 |
---|---|
启动/重启联锁 | 自动 |
发射器电缆 | 5芯 | 例)GL-RP5P |
---|---|---|
接收器电缆 | 11芯 | 例)GL-RP5PM |
![发射器(T) - 灰(FE)、棕(24 V DC)、蓝(0 V DC)、白(未使用)、黑(未使用) | 接收器(R) - 橙(同步线1)、橙/黑(同步线2)、红(AUX输出) 、红/黑(EDM输入)、粉(联锁选择输入)、黄(复位输入)、白(OSSD2)、黑(OSSD1)、蓝(0 V DC)、棕(24 V DC)、灰(FE) | 黄(复位输入) - 棕(24 V DC) | K1 - 黑(OSSD1) | K2 - 白(OSSD2) | 白(OSSD2)、黑(OSSD1) - 蓝(0 V DC) | 红/黑(EDM输入) - K1 - K2 - 棕(24 V DC)](/Images/gl-r_wiring_08-03_2093343.png)
- 请将未使用的线分别进行绝缘处理。
EDM | 使用 |
---|---|
启动/重启联锁 | 自动 |
发射器电缆 | 不使用 | 不使用 |
---|---|---|
接收器电缆 | 11芯 | 例)GL-RP5PM |
![发射器(T) - 接收器(R) - 橙(同步线1)、橙/黑(同步线2)、红(AUX输出) 、红/黑(EDM输入)、粉(联锁选择输入)、黄(复位输入)、白(OSSD2)、黑(OSSD1)、蓝(0 V DC)、棕(24 V DC)、灰(FE) | 黄(复位输入) - 棕(24 V DC) | K1 - 黑(OSSD1) | K2 - 白(OSSD2) | 白(OSSD2)、黑(OSSD1) - 蓝(0 V DC) | 红/黑(EDM输入) - K1 - K2 - 棕(24 V DC)](/Images/gl-r_wiring_08-04_2093344.png)
- 请将未使用的线分别进行绝缘处理。
