GL-R 配线图指南

GL-R 配线示例6

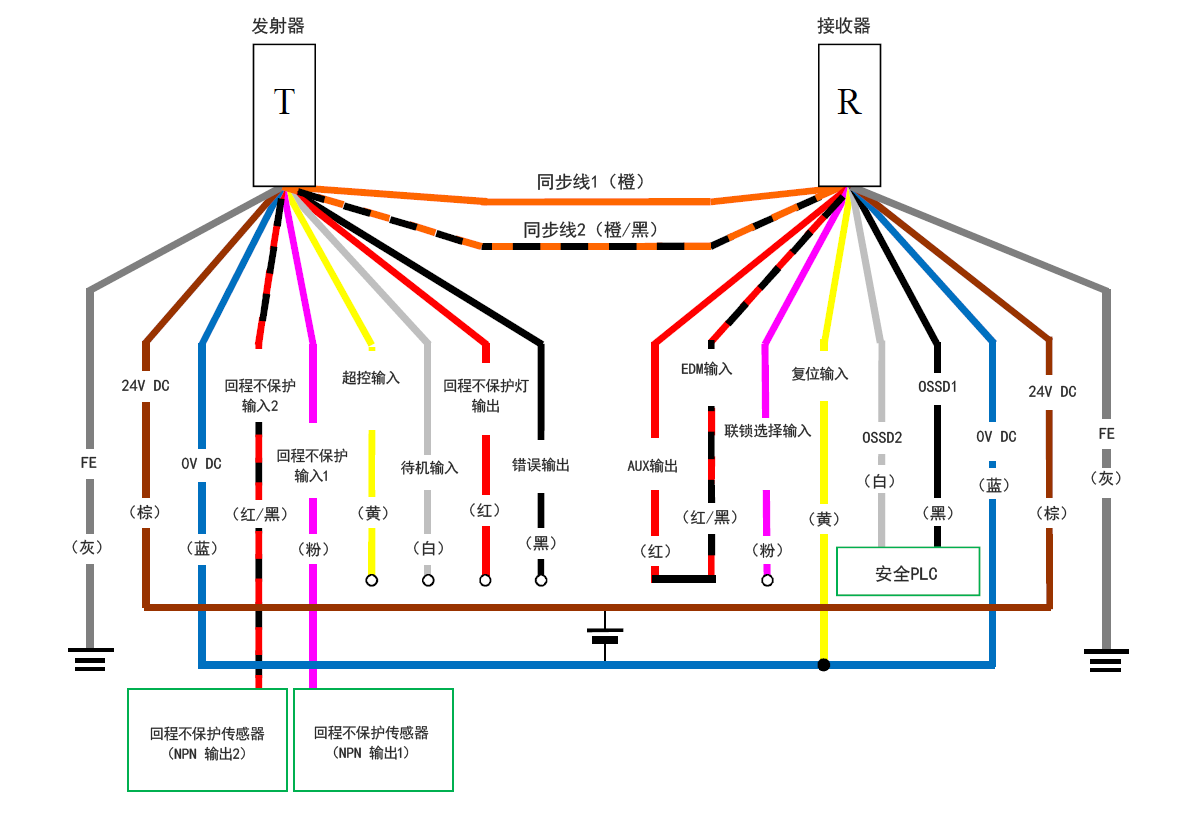

NPN 配线系统：有线同步（发射器11芯、接收器11芯）

EDM 不使用
启动/重启联锁 自动
回程不保护 使用
发射器电缆 11芯 例）GL-RP5NM
接收器电缆 11芯 例）GL-RP5NM
发射器（T） - 灰（FE）、棕（24 V DC）、蓝（0 V DC）、红/黑（回程不保护输入2）、粉（回程不保护输入1）、黄（超控输入）、白（待机输入）、红（回程不保护灯输出）、黑（错误输出）、橙/黑（同步线2）、橙（同步线1） | 接收器（R） - 橙（同步线1）、橙/黑（同步线2）、红（AUX输出） - 红/黑（EDM输入）、粉（联锁选择输入）、黄（复位输入）、白（OSSD2）、黑（OSSD1）、蓝（0 V DC）、棕（24 V DC）、灰（FE） | 安全PLC - 白（OSSD2）、黑（OSSD1） | 黄（复位输入） - 蓝（0 V DC） | 回程不保护传感器（NPN 输出1） - 粉（回程不保护输入1） | 回程不保护传感器（NPN 输出2） - 红/黑（回程不保护输入2）
  • 请将未使用的线分别进行绝缘处理。
  • 可使用安全控制器等安全设备来代替安全PLC。
  • 请将安全PLC的0 V与GL-R的0 V相连接。

PNP 配线系统：有线同步（发射器11芯、接收器11芯）

EDM 不使用
启动/重启联锁 自动
回程不保护 使用
发射器电缆 11芯 例）GL-RP5PM
接收器电缆 11芯 例）GL-RP5PM
发射器（T） - 灰（FE）、棕（24 V DC）、蓝（0 V DC）、红/黑（回程不保护输入2）、粉（回程不保护输入1）、黄（超控输入）、白（待机输入）、红（回程不保护灯输出）、黑（错误输出）、橙/黑（同步线2）、橙（同步线1） | 接收器（R） - 橙（同步线1）、橙/黑（同步线2）、红（AUX输出） - 红/黑（EDM输入）、粉（联锁选择输入）、黄（复位输入）、白（OSSD2）、黑（OSSD1）、蓝（0 V DC）、棕（24 V DC）、灰（FE） | 安全PLC - 白（OSSD2）、黑（OSSD1） | 黄（复位输入） - 棕（24 V DC） | 回程不保护传感器（PNP 输出1） - 粉（回程不保护输入1） | 回程不保护传感器（PNP 输出2） - 红/黑（回程不保护输入2）
  • 请将未使用的线分别进行绝缘处理。
  • 可使用安全控制器等安全设备来代替安全PLC。
  • 请将安全PLC的0 V与GL-R的0 V相连接。
