以“光”检测的方式
何谓颜色传感器

虽然都称为传感器，但其种类繁多，且各有长短。本章将详细介绍颜色传感器。

概要

颜色传感器是从发射器发射光，由接收器检测检测物体反射的光的“光电传感器”的一种。
颜色传感器能够检测红色、蓝色、绿色各自的受光量，能够判别目标物的颜色。

原理

发射宽频谱波长的光后由接收器接受并区分目标物反射光中的3 种颜色类型。
检测各种类型的红色、蓝色、绿色各自的受光量，算出受光比例。

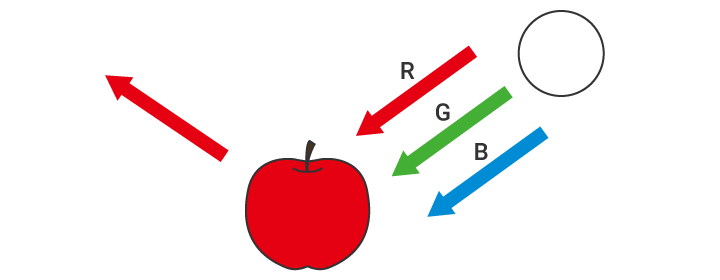

发射含有红、蓝、绿的波长的光，红色物体只反射红光。
* 图中的白圈表示白色的光源。

原理

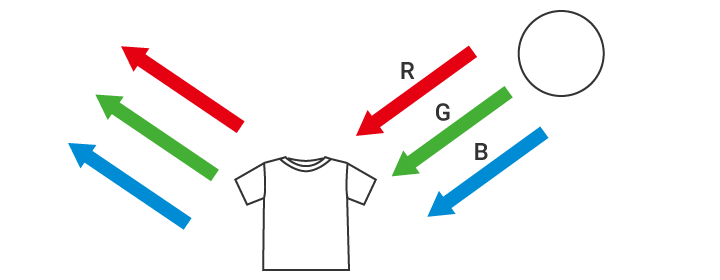

白色物体反射红、绿、蓝的3 色光。
* 图中的白圈表示白色的光源。

原理

反射的红、绿、蓝颜色的比例因物体的颜色而异。

物体的颜色 反射的光
红色 绿色 蓝色
红色 ●
黄色 ● ●
绿色 ●
蓝色 ●
白色 ● ● ●
黑色

计算红、绿、蓝的受光量的比例，能够判别物体颜色的差异。

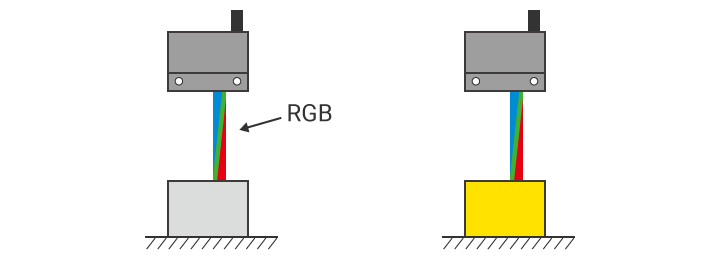

可检测的差异
左：受光比例1 ：1 ：1
右：受光比例4 ：4 ：1
