解决各种应用问题 光纤元件种类 FU 系列

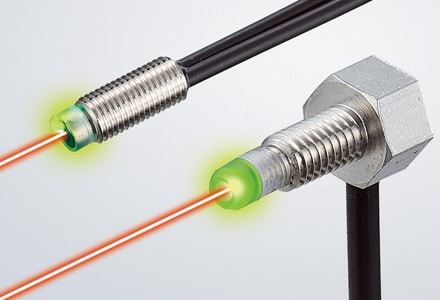

从各种角度都能看到的光纤指示灯

辅助光轴调整

与放大器配对

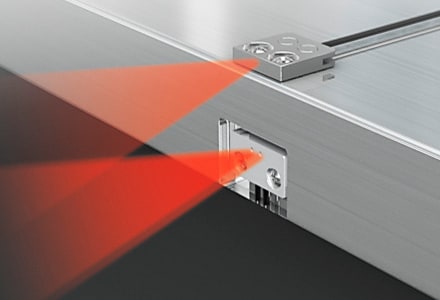

兼具节省空间与大功率

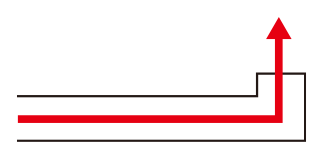

直角型和平板支架型都使用了弯曲半径R2 mm 的纤芯，尖端部分为类似潜望镜的弯曲结构。

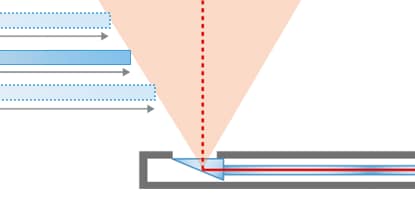

要将光线弯曲90°，还可以采用将光纤尖端切割成45°的方法。与这种方式相比，潜望镜型的光衰减较少，功率更高。

内部结构

直角型

• IP67

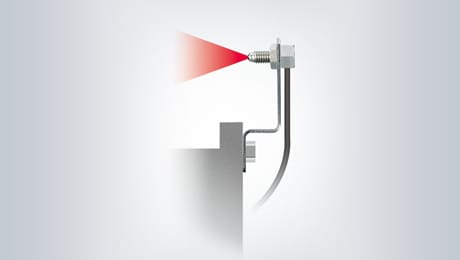

减少电缆的布线空间

如下所示，使用直角型可使电缆更整齐。而且能够防止出现电缆勾挂等故障。

• 降低断线风险

平板支架型

• IP67

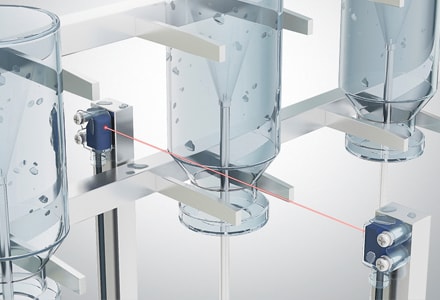

集成支架型

• IP67*

^*FU-L50Z 除外

^*与本公司FU-7F 产品的比较

安装简单易行

传感器集成到支架中，可简化安装。

窄光束镜头附件

• F-4
• F-5

• 3600 mm : FINE 模式（初始设定）的检测距离

特殊涂层

不仅可缩小孔径角*，还可在镜头内侧涂抹特殊涂层，以减少镜头内侧反射光的衰减。
高效率发射，实现大功率化。

^*孔径角，是指传感器发射光线的扩散角度。

内置镜头方型

• FU-50

• 3600 mm : FINE 模式（初始设定）的检测距离

小型化

内置镜头，实现小型化。
可避免因振动导致镜头松动或脱落的问题。

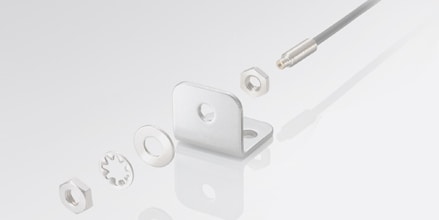

轻松安装

采用方型外壳。
采用专用的安装支架，可轻松进行安装。

内置镜头集成支架型

• FU-L50Z

• 3100 mm : FINE 模式（初始设定）的检测距离

耐振动

内置镜头可避免因振动导致镜头松动或脱落的问题。
而且，是集成支架型，也可避免因振动导致螺母或垫圈松动的问题。

内置耐弯曲镜头M4 螺母型

• FU-70TU
• IP67

• 3500 mm : MEGA 模式的检测距离

不易受移动影响，耐曲折

内置球型镜头，属于耐弯曲型、可实现大功率，即使在恶劣环境下也可稳定检测。

大范围区域

• FU-E40

• 3600 mm : FINE 模式（初始设定）的检测距离

不易受到污垢的影响

结构上，检测面宽为40 mm，即使部分镜头面附着污垢，也不易受到影响。

内置镜头铁氟龙

• FU-96T
• FU-98
• IP67

• 3600 mm : FINE 模式（初始设定）的检测距离

氟碳聚合物涂层

采用内置镜头，实现大功率化。
使用氟碳聚合物包裹，对于恶劣环境下要求稳定的检测也十分有效。

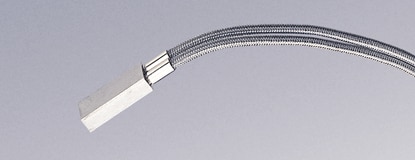

大功率反射型

• FU-40
• FU-40G
• FU-61

检测距离出色

反射型光纤元件中，检测距离越大，则在相同距离使用时，接收光强度越大。
反射率较低的黑色工件及有光泽的金属工件的检测稳定性得以提升。

^*选择FS-N10 系列功率模式MEGA 时检测距离为检测白色亚光纸（标准可检测物体）时的数值。

内置镜头窄光束

• FU-40
• FU-40G

距离远也能够准确捕捉

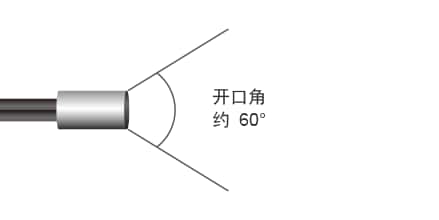

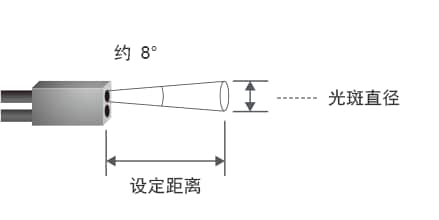

内置开口角约8°的镜头。
与标准反射型相比，光斑直径不易随着检测距离的增大而增大。*

^*与本公司FU-35FA 产品的比较

• 光斑直径比较

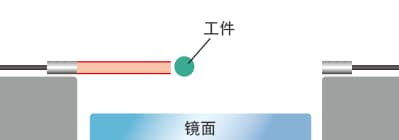

可利用光线的照射角度差异增大灵敏度差

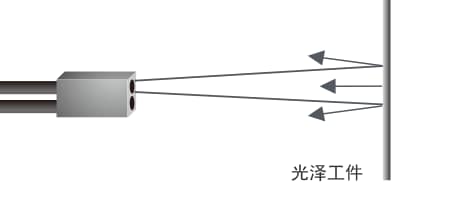

将光线以垂直角度照射到有光泽的目标上时，正反射光会无损耗地返回到接收器，因此，接收光强度增大。

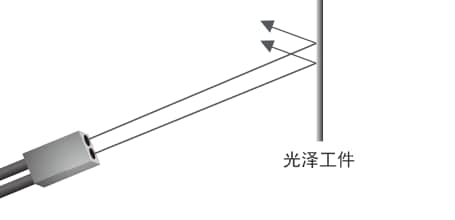

而照射角度倾斜时，正反射后的光线会反射到远离接收器的方向，因此，几乎不会接收到光线。
利用该特性，通过改变传感器的安装角度，可在光泽不同的背景与工件之间获得较大的灵敏度差。

• 不同角度下反射光的差异

FU-40/FU-40G

螺纹安装大功率

• FU-61
• FU-61Z
• IP67

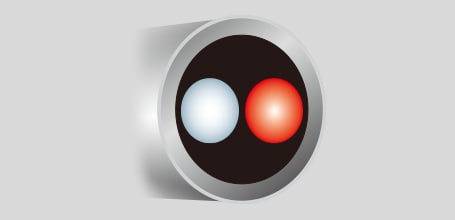

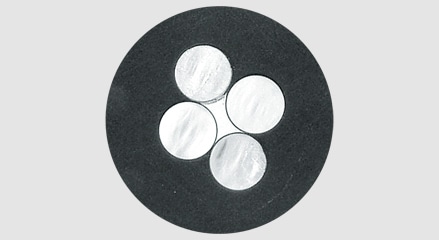

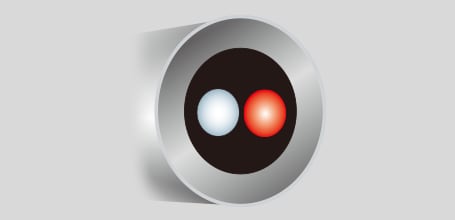

纤芯直径1.5 倍*

纤芯直径是传统产品的1.5 倍。*
光线更容易穿过，提高了功率。
此外，纤芯变粗后，电缆抗拉扯性能增强。

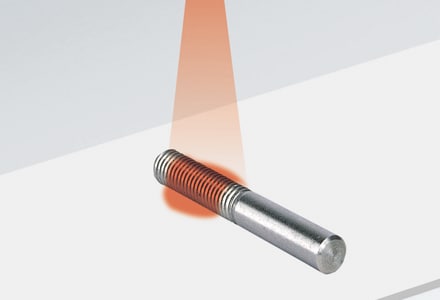

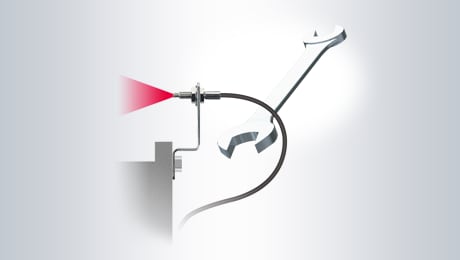

安装牢固

外壳材料采用SUS303。
紧固扭矩值约为传统产品的3 倍，为3.0 Nm（约30 kgf·cm）。*
可降低传感器安装时出现的扭矩过大导致破损的风险。

^*与本公司FU-6F 产品的比较

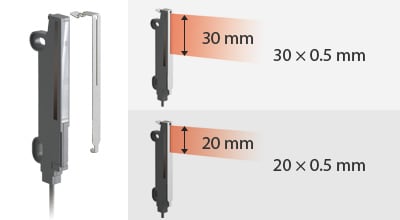

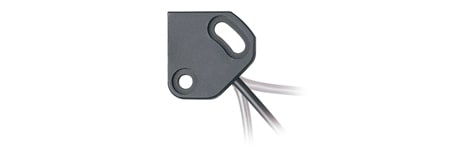

区域型

• FU-E11
• FU-E40

光强度分布均匀

内置镜头使光强度分布更加均匀。区域型较阵列型能检测更细小的光强度变化。

提供另售的金属狭缝板（FU-E40）

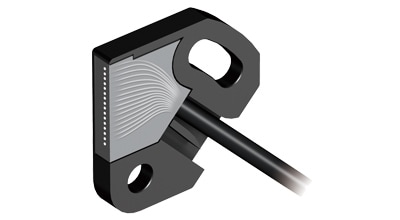

阵列型

• FU-A100
• FU-A40
• FU-A05
• FU-A10
• FU-A05D
• FU-A10D
• IP67

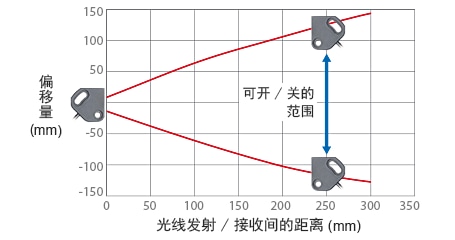

光轴调整简单

排列纤芯，使得光轴变宽。
由于光线变宽，光轴很容易对齐，安装省时。

耐环境性强

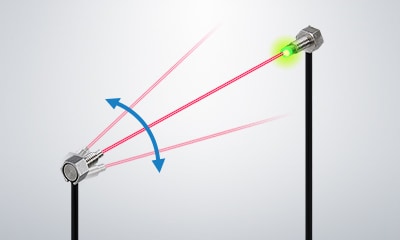

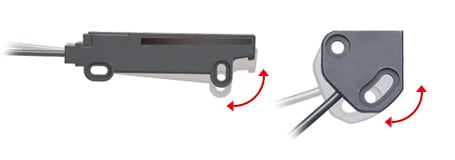

光轴方便调整，可按理想灵敏度进行安装

螺丝孔采用长孔设计，容易调整光轴。
可通过放大器确认接收光强度，同时寻找数值最高的位置。

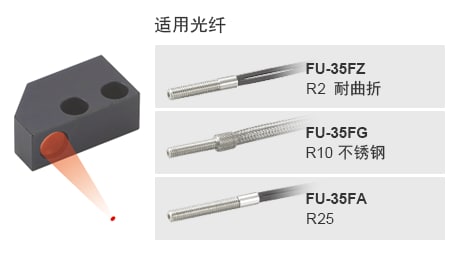

镜头部分固定，可通过光纤镜头插入量调整光斑直径

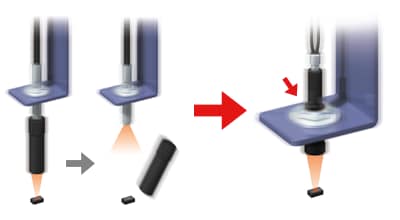

镜头部分固定，无需担心因振动而导致脱落

光斑直径可变

镜头部分固定，无需担心因振动而导致脱落

通过镜头部分的螺丝孔（ø3.2 mm）进行固定。
无需担心振动会导致镜头脱落。

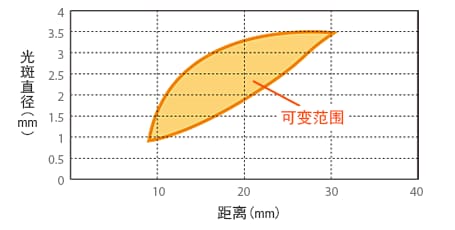

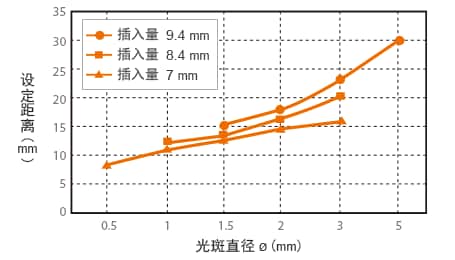

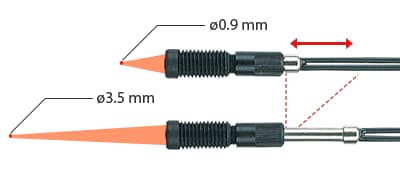

光斑直径可变

利用光纤插入镜头部分的长度，可在ø0.5 至3 mm 的范围内改变光斑直径。

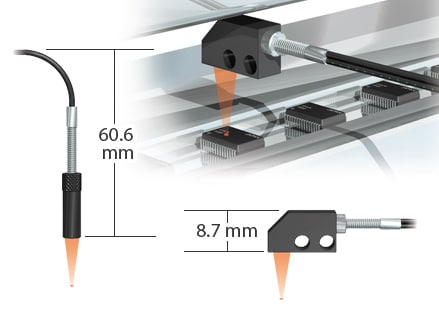

节省空间

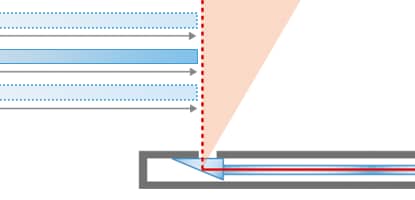

由于是侧面发光，因此，即使是空间狭小处，也可安装。

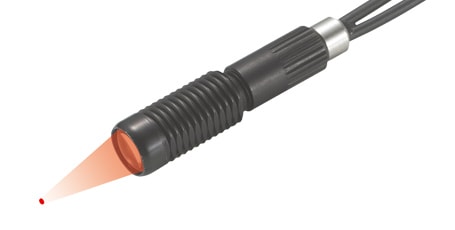

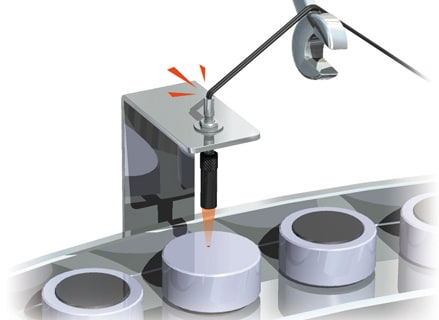

内置小光斑镜头

• FU-20

• 焦点距离：5 mm
  光斑直径：约ø0.1 mm

外壳直径 ø3 mm，节省空间，实现约 ø0.1 mm 的光斑直径

尽管内置了镜头，外壳直径仅为ø3 mm。与后装型的镜头附件相比，密合度更高。*

^*与本公司F-2HA 产品的比较

抑制镜头内面反射，提升检测的稳定性

这样，在检测有无微小工件时，
能够稳定地确保有工件和无工件时的光强度差。

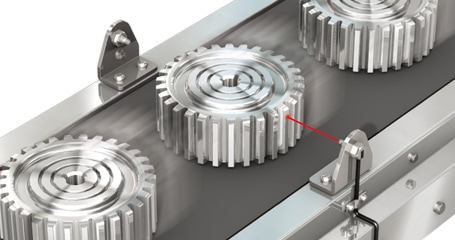

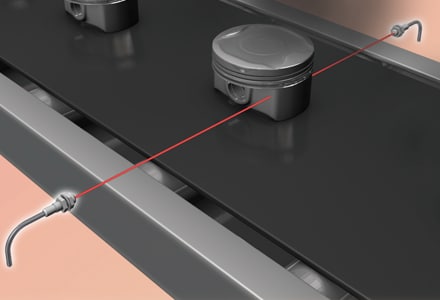

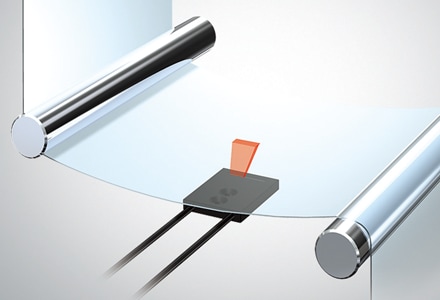

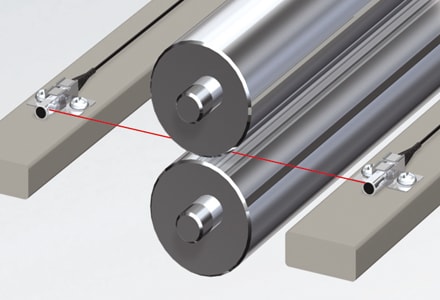

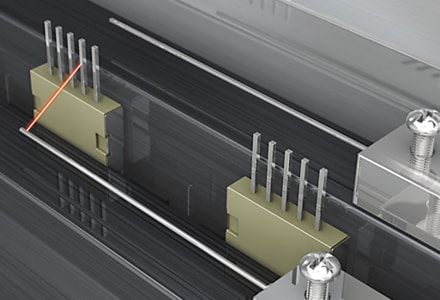

应用示例

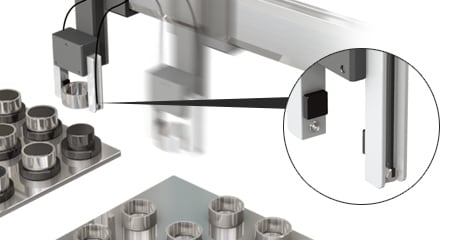

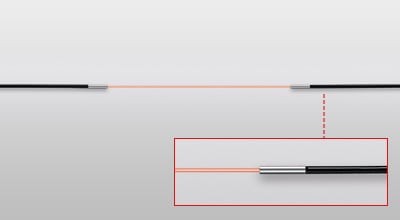

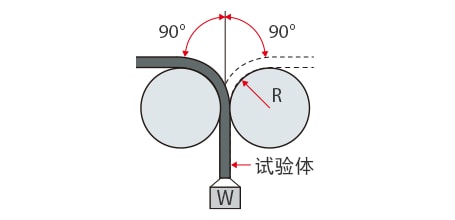

抗移动性能强大 弯曲次数5000 万次

• FU-U 系列*

^*FU-48U, FU-49U, FU-58U, FU-59U, FU-69U, FU-70TU, FU-70U, FU79U

高弹性型次数突破5000 万次！

• 减少了维护次数
• 延长使用寿命以降低成本

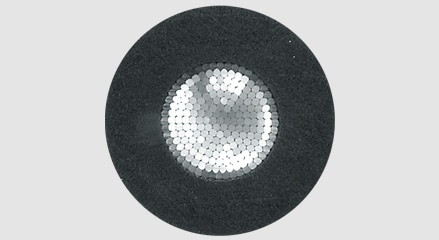

采用新的尼龙光纤材料，使用寿命约为传统产品的50 倍。*
由于包裹材料的强度提升，减小了作用到内部纤芯上的力。

^*与本公司FU 系列产品的比较

耐曲折

• FU-U 系列*

^*FU-48U, FU-49U, FU-58U, FU-59U, FU-69U, FU-70TU, FU-70U, FU79U

实现R2 mm 的弯曲半径

• 节省空间
• 提升装配自由度

可以各种形状安装，无需考虑弯曲可能会导致折断。

超细型

• FU-58U

实现ø1 mm

内置镜头型

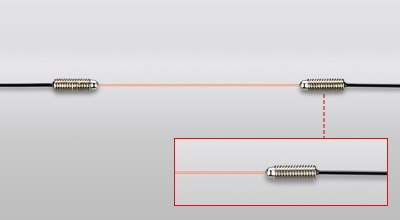

• FU-70TU
• FU-70U

大功率，不易受可动部位振动的影响

采用氟碳聚合物涂层，满足各种环境要求

使用氟碳聚合物保护传感器，与其它材料相比，可抵御各种化学物。

: 良好 : 视条件而定 : 不可

球面形状，水滴不易附着

• FU-96T
• FU-98
• IP67

检测面为曲面，便于水滴流下，以防止对检测产生影响。

内置镜头，大功率

• FU-92
• FU-96
• FU-96T
• FU-98
• IP67

FU-92、FU-96、FU-96T、FU-98 均内置有镜头。
初始模式（FINE）下，检测距离为3600 mm。
工件为遮光体时， 有工件和无工件时的光强度差较大。因此，不易出现污损等造成的误动作。

安装简单

• FU-96T
• FU-98
• IP67

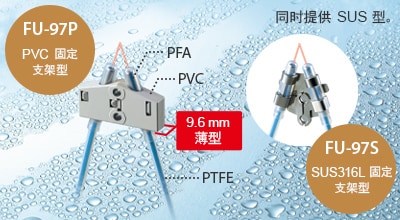

同时提供限定反射型

• FU-97P
• FU-97S
• IP67

采用八字形，避免液体滞留

第1位ø0.125 mm

• FU-55
• FU-56

外壳直径ø2.5 mm，体积小，适合安装到空间狭小处。

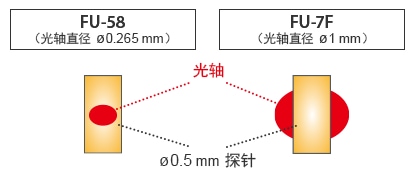

第2位ø0.265 mm

• FU-58
• FU-76F

第3位ø0.5 mm

• FU-51TZ
• FU-53TZ
• FU-57TZ

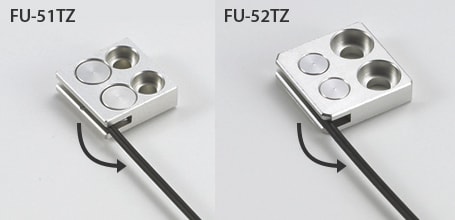

平板支架型可直接安装。

第3位ø0.5 mm

• FU-58U
• FU-59U
• FU-79U

同时实现弯曲半径R2 mm 的“不易折断”和5000 万次的“高弹性型性能”。
建议用于电缆装配严峻的场所及搬运夹头等可动部位。

第3位ø0.5 mm

• FU-75F

套管较细，为ø0.82 mm，长15 mm。
可用于确认微小电子部件的通过情况等，即使是空间有限的位置，只要留出能够穿过套管的缝隙，就能够安装。

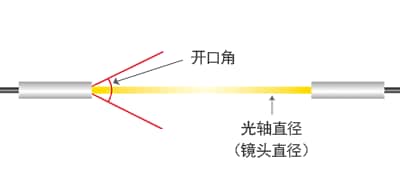

第1位孔径角: 约2°

• FU-18

第2位孔径角: 约3°

• FU-18M

第3位孔径角: 约6°

• FU-16
• FU-16Z
• FU-50

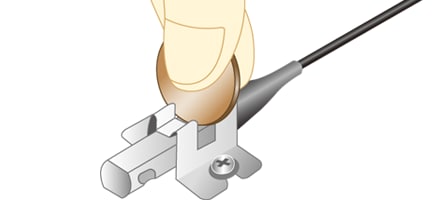

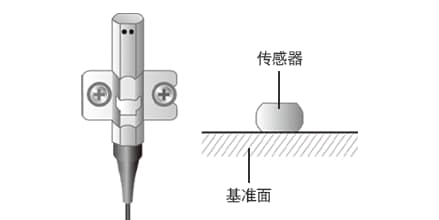

FU-16/16Z/18/50 的安装方法

第4位孔径角: 约8°

• F-4
• F-5
• FU-96T

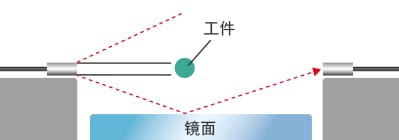

窄光束光纤通过镜头抑制光的扩散，同时也可降低光线偏转的影响。

利用非球面镜头可进行长距离检测

• FU-40S

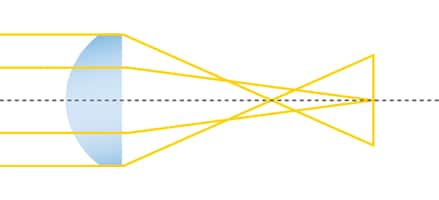

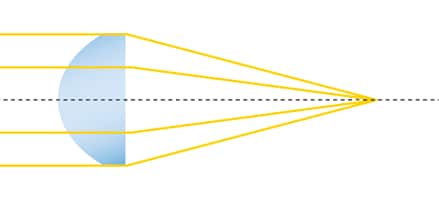

什么是非球面镜头？

表面为非球面及平面的曲面的镜头。
最大特征是球面镜头发生的像差较小（也就是说接收光的效率高）。
即使为了接收到更多的光线而增大镜头的口径，像差仍然很小。

像差，是指从镜头中央射入的光线与从镜头边缘射入的光线焦点偏移。适用于以长距离检测黑色、光泽或透明体工件等时。

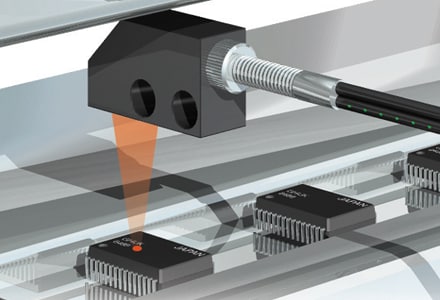

可检测倾斜的工件，定位精度优异

• FU-38L

工件倾斜的影响较小

采用自主研发的光学设计，不易受工件倾斜的影响。

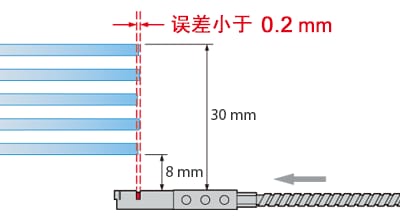

定位精度优异

采用双镜头结构，从0 mm（近距离）到广范围都可检测

• FU-38S

较广的检测范围（0至 25 mm）

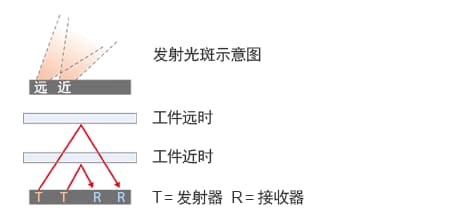

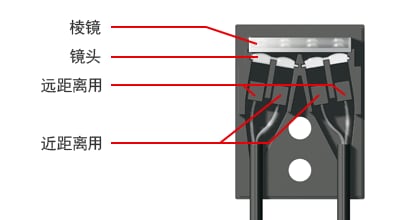

传感器内部安装有远距离用和近距离用各2 个发射/ 接收器。
通过该结构可实现0 至25 mm的长距离检测。
即使传感器到工件之间的距离发生变化，也能够进行稳定的检测。

与工件有一定距离时，使用远距离用发射/接收器，在较近时，使用近距离用发射/接收器。

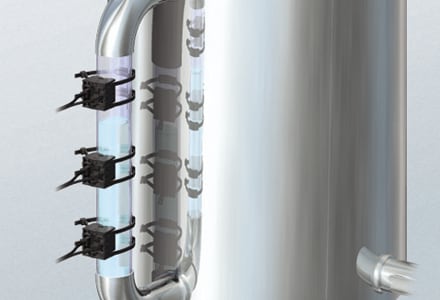

透明管道安装型

• FU-95S

16 根光轴，降低水滴、气泡的影响

由于使用16 根光轴进行检测，因此，即使存在气泡及水滴等，对几个光轴产生影响，也可通过其他的光轴进行检测。
可安装到ø4 至26 mm 的管道上。自由切割光纤的弯曲半径为R5，装配自由度很高。

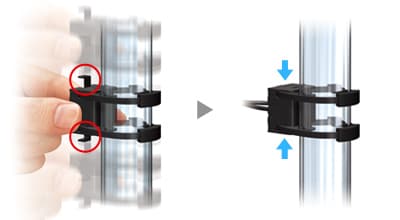

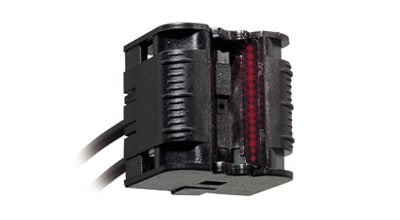

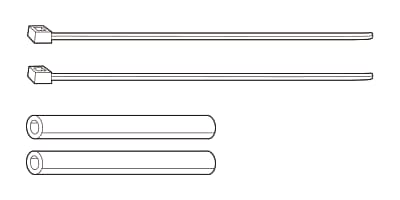

锁定装置，安装简单易行

透明管道安装型

• FU-95W

自由切割光纤的弯曲半径为R5，装配简单易行

管道直径大于ø26 mm 时

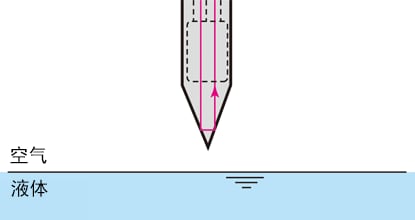

渗入型

• FU-93Z
• FU-93

^*距尖端80 mm 以内的部分不能弯曲。
