大多数医疗设备都直接用于人体,因此需要具备高水准的安全性与功能性。
下面我们将为您介绍较多使用显微系统拍摄的种植牙的观察案例。

种植牙的观察

什么是种植体

是埋入体内的机器和材料的总称。心脏起搏器、人工关节、嵌入颌骨的人工牙根等也是种植体。人工牙根被称为牙科种植体(种植牙)。

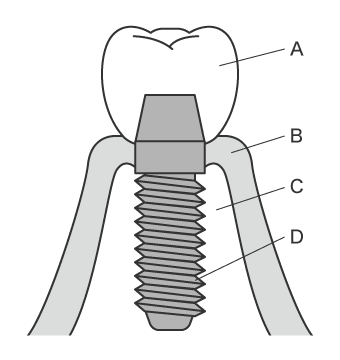

种植牙的各部分名称

  1. A:人工牙
  2. B:牙龈
  1. C:下巴骨
  2. D:种植体

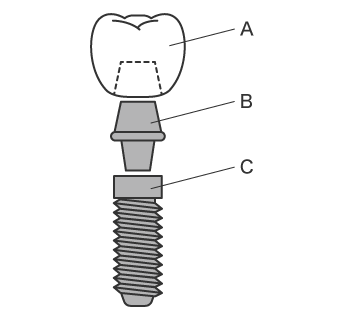

种植体的构造
  1. A:上部结构(人工牙)
  2. B:基台(连接部分)
  3. C:固定装置(人工牙根)

种植牙的功能

上部结构(人工牙)
一种人造假牙,用粘合剂或螺钉固定在基台上。
基台(连接部分)
种植体和义齿之间的部件称为基台。一般情况下,基台用螺钉固定在种植体上。
固定装置(人工牙根)
固定装置是指,埋在骨头中的人工牙根部分。也称为种植体。

种植牙的材质和特点

上部构造(人工齿)、基台(连接部分)、固定装置(人工牙根)分别使用的材质及其特征如下所示。

上部结构(人工牙)

氧化锆陶瓷
在美观性和强度等方面具有优势的是“氧化锆陶瓷”的人工牙。是在白色的非金属材料人造金刚石的氧化锆上,烧接陶瓷而成的材料。其特征是与天然牙齿并排在一起也分不清的自然白色和光泽,坚硬且强度也高。
全陶瓷
全部只使用陶瓷制作的是“全陶瓷”的人工牙。陶瓷的特征是具有美丽的透明感和光泽,而且也没有老化、变色的情况,所以是与天然牙齿相比毫不逊色的自然持久。但是,与刚才的氧化锆陶瓷、后面列举的金属烤瓷等用结构加固的相比,其强度较弱,因此在未调整妥当、咬合力强的情况下,有时会出现裂纹或缺口。
金属烤瓷
在金属上烧接陶瓷的“金属烤瓷”人工牙,兼备了美观性和耐久性。
氧化锆陶瓷和全陶瓷一样几乎没有老化的情况,但是因为含有金属结构,所以透明感等美观性上不如这两种。另外,根据使用金属的不同,也可能会出现金属过敏反应,所以需要注意。
全氧化锆陶瓷
仅用耐久性非常出色的氧化锆所制成的人工牙为“全氧化锆陶瓷”。其特征是具备人造金刚石即氧化锆特有的硬度,不会变色也不会损伤,可以长期使用。但是,因为是重视耐久性的材料,所以与陶瓷相比,在透明感和颜色的自然度方面相对较差。

基台(连接部分)

钛、氧化锆
连接上部和下部的部分。
钛的强度高,不容易生锈,因此是具有优秀耐久性的材料。缺点是,如果牙龈下降或使用透明的上部结构,则可以看到金属部分,缺乏美观性。
氧化锆也具有高强度,由于不使用金属,所以不用担心金属过敏。此外,由于其为接近牙齿白色,所以连接部分也不显眼,在如今的种植体基台材料中,拥有优越的美观性。

固定装置(人工牙根)

嵌入下颌骨。材质为钛,具备与骨头相结合的性质。

用数码显微系统进行种植牙的观察案例

将为您介绍使用基恩士的4K数码显微系统“VHX系列”,对种植牙进行图像观察的新案例。

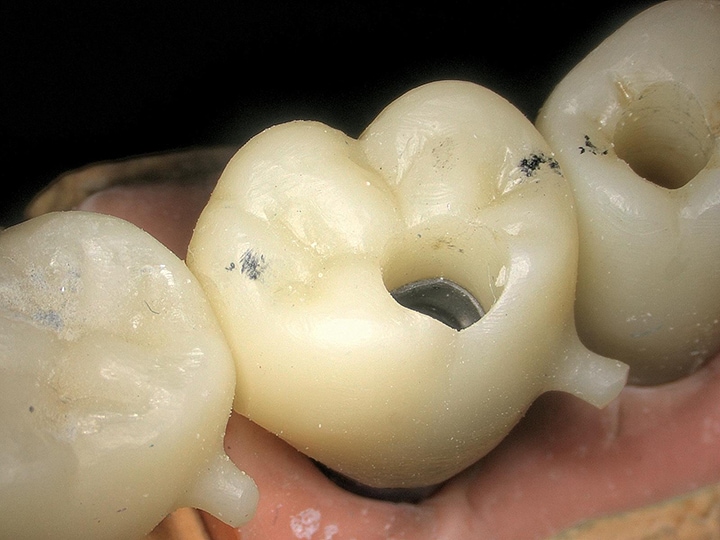

人工牙的观察
利用大景深,可使牙齿整体实现对焦。
20× 环状照明

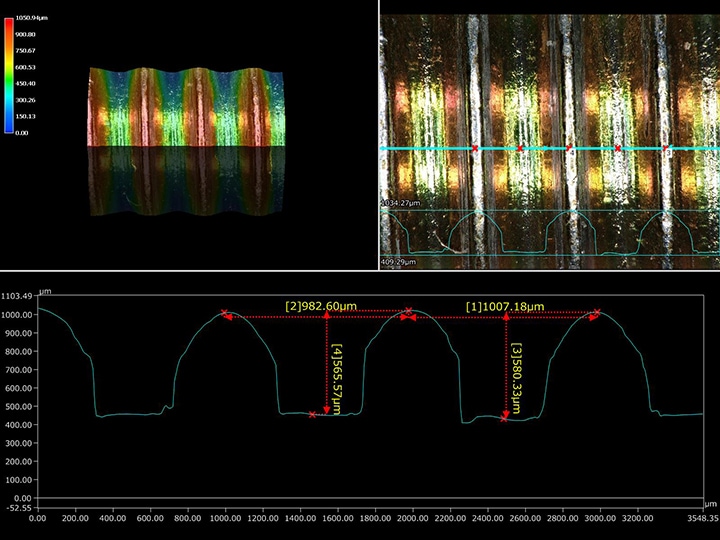

种植体的螺牙节距、深度测量
100× 环状照明

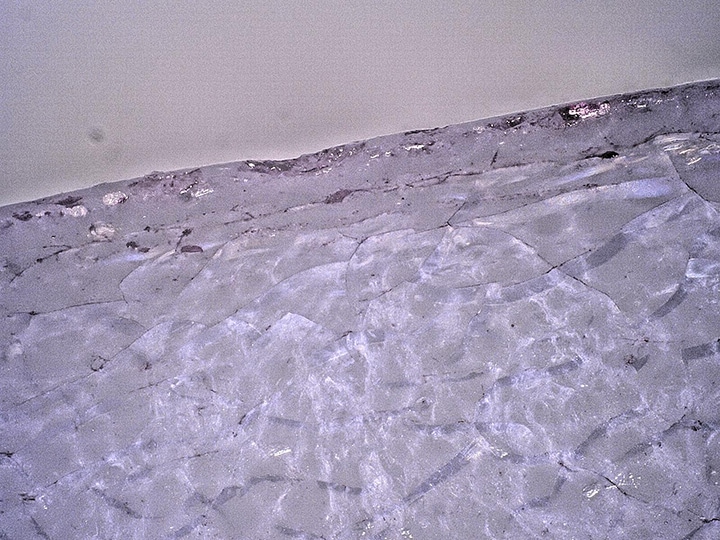

人工牙的开裂、缺陷观察
利用HDR功能拍摄,可以观察无光晕的表面状态。
300× 同轴落射照明 + HDR
