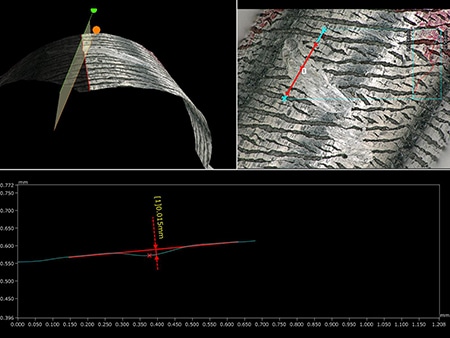

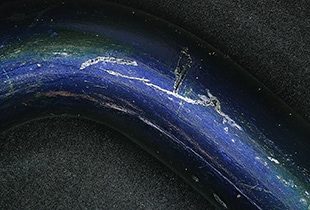

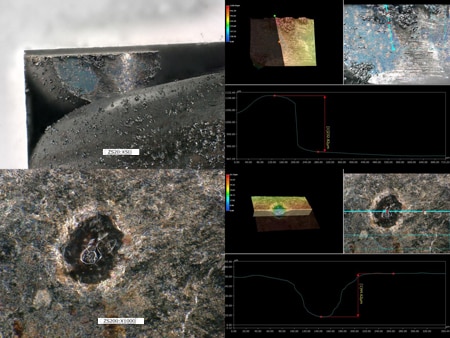

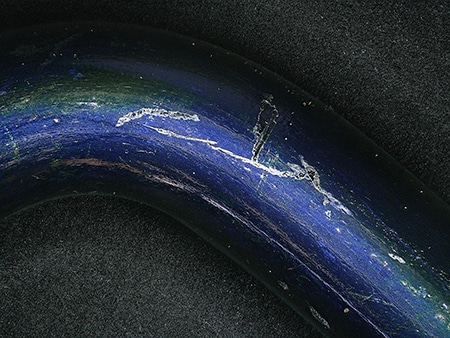

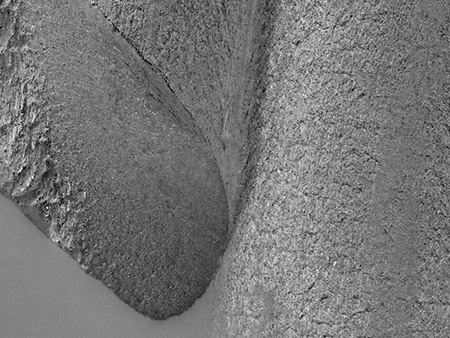

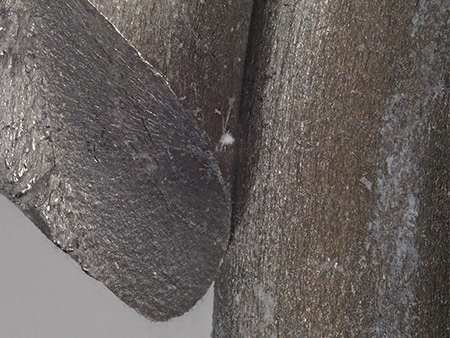

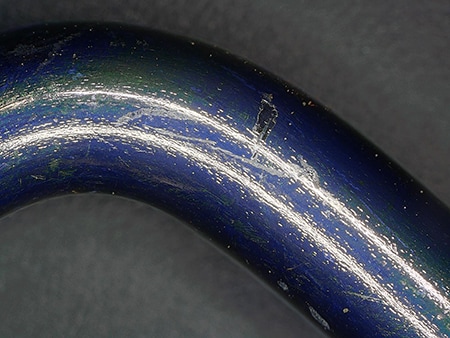

弹簧的数码显微系统下的观察、测量

线圈弹簧

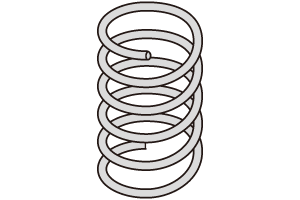

压缩线圈弹簧

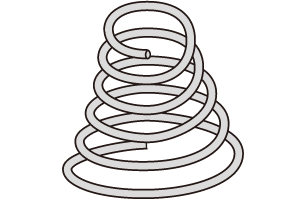

在压缩方向上受到载荷时将会产生反弹力的线圈弹簧。种类有等节距线圈弹簧和圆锥形线圈弹簧。汽车的悬架就是代表。

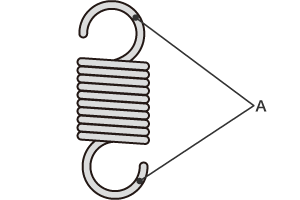

拉伸线圈弹簧

在拉伸方向上受到载荷时将会产生反弹力的线圈弹簧。弹簧两端带有钩形部位。自行车支架和弹簧秤就是代表。

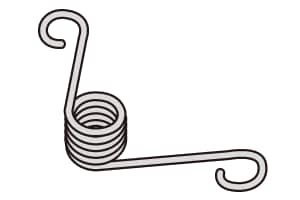

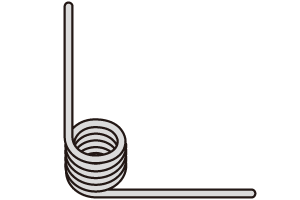

扭转线圈弹簧

线圈在中心轴周围扭转，受到动量时将会产生反弹力的线圈弹簧。既有两端带有钩形部位的，也有不带有钩形部位的。门锁和打孔机就是代表。

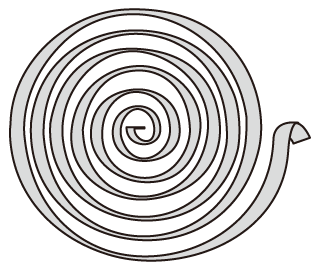

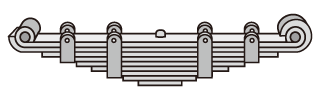

板弹簧

线圈弹簧的材质

硬钢丝

金属弹簧材质中成本最低，常用于身边产品的弹簧材料。
符号：SWC

钢琴丝

拉伸强度高于硬钢丝，在硬度和耐疲劳性方面也很可靠，是运用于工业产品的弹簧材料。
符号：SWP

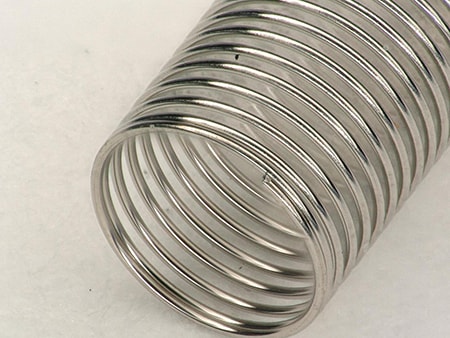

不锈钢

耐腐蚀性、耐热性高于钢琴丝，已成为线圈弹簧主流的弹簧材料。
符号：SUS

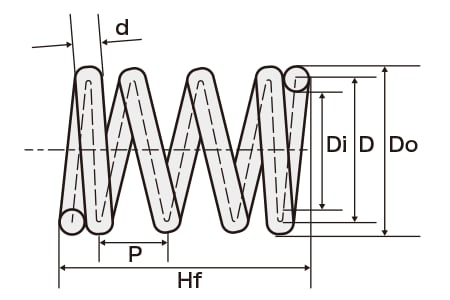

压缩线圈弹簧的各种尺寸

各种尺寸的说明

尺寸名称	说明
丝径	丝材的直径 符号：d（mm）
线圈中径	线圈外径和线圈内径的平均径 符号：D（mm）
线圈外径	线圈外侧直径 符号：Do（mm）
线圈内径	线圈内侧直径 符号：Di（mm）
自由高度	未受载荷的自由状态下的弹簧高度 符号：Hf（mm）
有效圈数	作为弹簧而起作用的有效圈数 符号：Na
总圈数	弹簧两端之间的圈数 符号：Nt
节距	卷成螺旋状的丝材中心到中心的距离 符号：P（mm）
