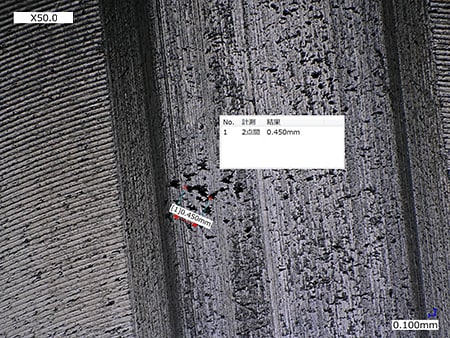

通过数码显微系统来观察、测量管道接头、阀门

管道接头、阀门相关术语

流体

指在管道中流动的液体或气体。

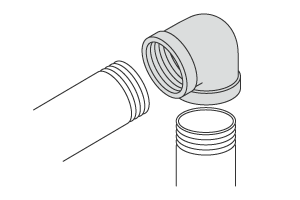

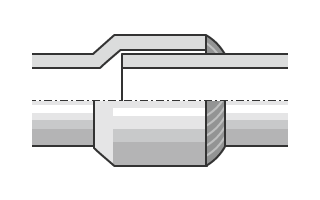

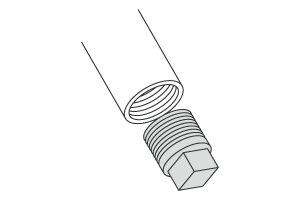

接头

连接管子与管子、管子与阀门的管件。可以改变管道路线、分支/汇合、改变管径、延长、封闭末端等。

阀门

用于调节流经管道的流体的量、方向、压力等的部件。代表性阀门有截止阀、球阀、闸阀、蝶形阀等。

压力损失

流体流动势能减弱。如果流经阀门或接头时流动的形态和方向出现变化，将会产生压力损失。

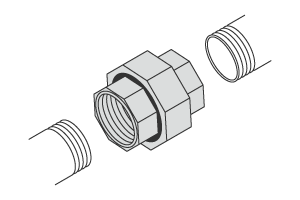

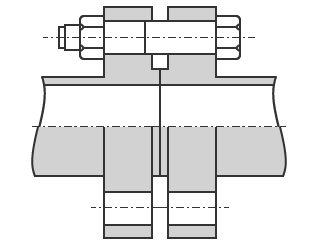

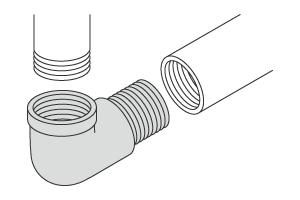

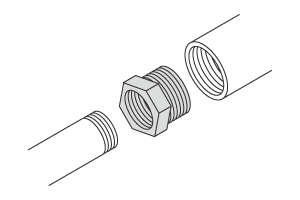

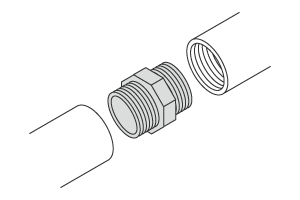

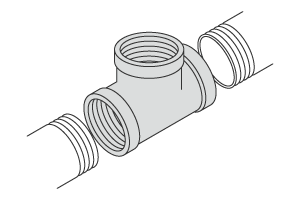

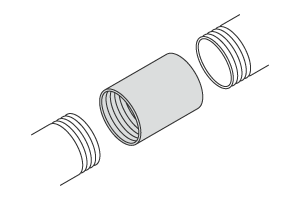

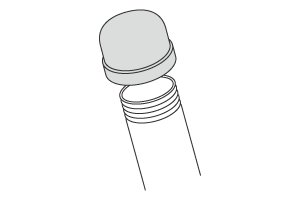

接头的种类

阀门的种类

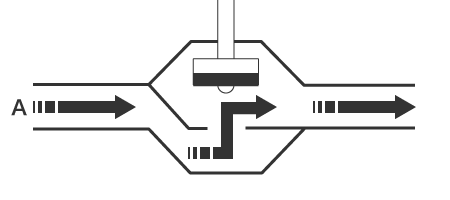

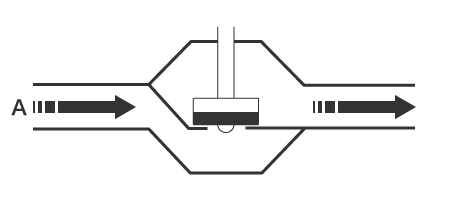

截止阀

阀体为球形，被称为球形阀。流体的流动呈S形，将阀瓣推压至设置于中央的缝隙来阻断流动。旋转把手开闭比较耗时，但能调节流体的流量。自来水管水龙头就是代表。

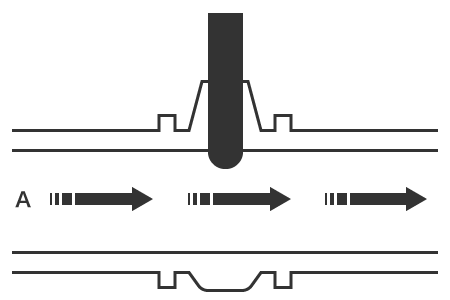

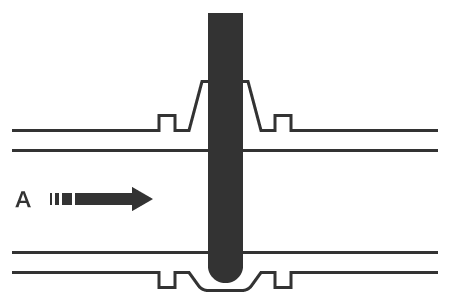

闸阀

通过板状阀瓣来垂直阻断流动路径实现开闭。用于开放/阻断流动路径，不调节流量。旋转把手开闭比较耗时，纵向尺寸大。用于自来水管排水主管和工厂管道止水等。

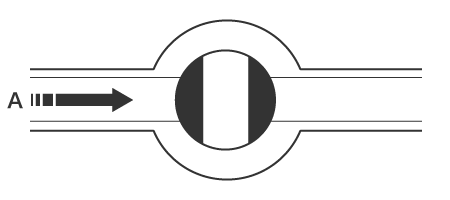

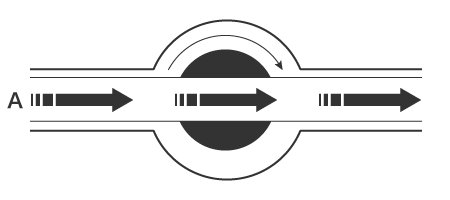

球阀

通过球状阀瓣在阀体中旋转来实现开闭。让通孔对准流动路径则全开，对于流动路径呈直角则全闭。通过手柄的90度旋转来操作，开闭操作快，其特点是流动路径呈直线且阻力小。燃气的总开关就是代表。

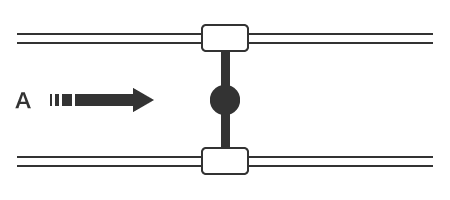

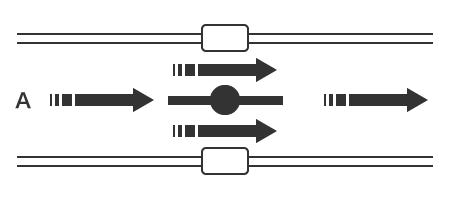

蝶形阀

通过在阀体内90度旋转圆板状阀瓣来实现开闭。开闭操作快，也具有优越的流量调节功能。由于结构简单且设置占地少，所以应用于各种场所。

代表性管道材质

铁管（黑色）

外观为黑色的铁管。适用于水、油、蒸汽、空气等流体。

铁管（白色）

外观为白色的熔融镀锌铁管。可以防止生锈和腐蚀。

黄铜

外观为金色，在铜中加入了锌的合金。用于水洗厕所的供水管等。

青铜

外观为暗淡金色，在铜中加入了锡、锌、铅等的合金。较黄铜而言，具有更优越的强度、硬度、耐力，不容易生锈。

不锈钢（SUS）

具有优越的耐腐蚀性、耐久性、耐热性，运用广泛。

聚氯乙烯

外观为灰色，价格便宜，具有优越的通用性、强度。用于供排水。
