日常生活中每天使用的塑料(PET)瓶的PET是聚乙烯对苯二甲酸酯(polyethylene terephthalate)的缩写,是一种石油制成的树脂。符合食品卫生法,安全轻便,具有优秀的再生性,因此被广泛用作饮料容器。下面我们将为您介绍塑料瓶的特点和制造方法,以及通过数码显微系统来观察、测量的案例。

塑料瓶在数码显微系统下的观察、测量

塑料瓶的特点

日常生活中使用的塑料瓶拥有以下特点,所以主要作为饮料容器而得到广泛应用。

  • 符合食品卫生法,安全卫生
  • 与玻璃瓶相比重量较轻,不易破碎
  • 可再生利用,保护环境
  • 燃烧后变成二氧化碳和水,不产生有害物质
  • 可反复盖上
  • 瓶身透明,内容物可见
  • 易加工,尺寸多种多样

塑料瓶的制造方法

塑料瓶一般采用如下的“双轴拉伸吹塑成形法”制造而成。

1. 通过射出成型制作预制件(试管形状的塑料瓶原型)
2. 将预制件加热至约100°C
3. 将预制件插入瓶用模具,并关闭模具
4. 用高压空气使其膨胀并与模具贴合
5. 冷却后打开模具,取出制作完成的塑料瓶

关于塑料瓶盖和标签的材质

塑料瓶瓶身是聚乙烯对苯二甲酸酯(PET),瓶盖采用聚丙烯(PP),标签采用聚苯乙烯(PS)。以下是区分使用材质的背景。

  • PP比PET柔软,所以在拧紧盖子时容易贴合。
  • PP便于加工,如螺纹切割、防滑等。
  • 若标签使用PET会显得过硬,无法卷在瓶身上。

最近出现了没有标签的塑料瓶。
聚乙烯对苯二甲酸酯(PET)在水中会下沉,而聚丙烯(PP)会浮在水里。
利用该性质,可在再生利用时防止混入。

关于花瓣状

用于碳酸饮料的塑料瓶被称为耐压塑料瓶,瓶壁较厚,截面一定会做成圆形,不过底部有5个半球状的突起。这种形状看起来很像花瓣,所以被称为花瓣状(Petaloid),是耐受气压的理想形状。

通过数码显微系统来观察、测量塑料瓶的案例

为您介绍使用基恩士的4K数码显微系统“VHX系列”来观察、测量塑料瓶的应用案例。

预制件的气泡缺陷观察

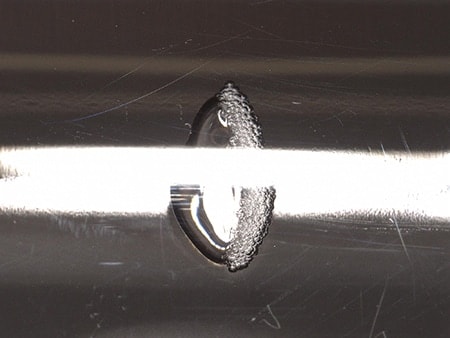

VH-Z20 50× 环状照明 无去除环形光晕功能

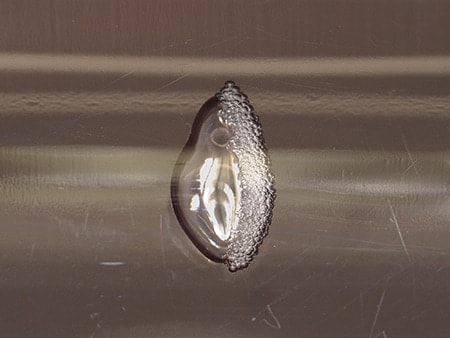

VH-Z20 50× 环状照明 有去除环形光晕功能
通过使用去除环形光晕功能,可以在无光晕状态下进行观察。
瓶盖表面的划痕观察

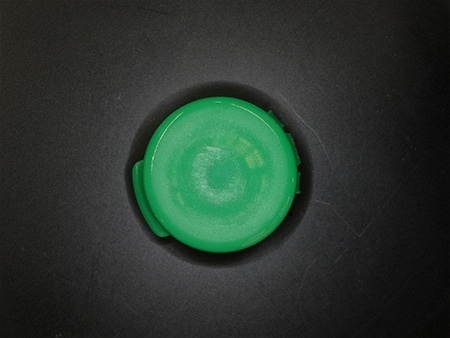

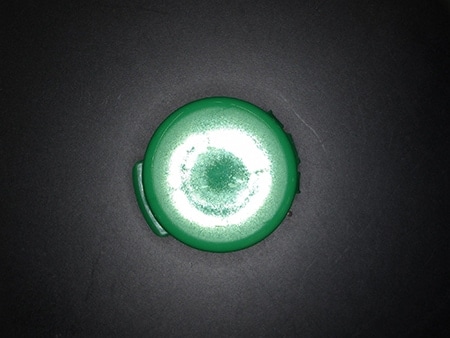

VH-Z00 5× 环状照明 无去除环形光晕功能
VH-Z00 5× 环状照明 有去除环形光晕功能
通过使用去除环形光晕功能,可观察瓶盖表面的划痕。
塑料瓶饮用口的毛刺观察
VH-Z20 20× 环状照明
VH-Z20 100× 环状照明
景深大,因此可轻松进行倾斜观察。
化妆品塑料瓶底部的树脂开裂观察

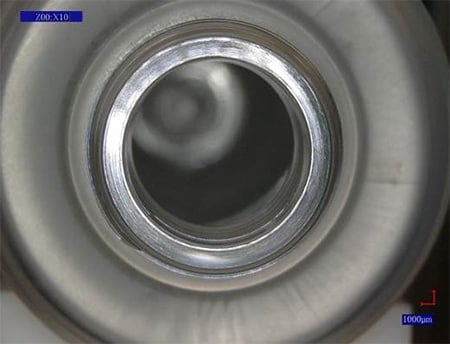

VH-Z00 10× 环状照明
聚焦在瓶前端的图像

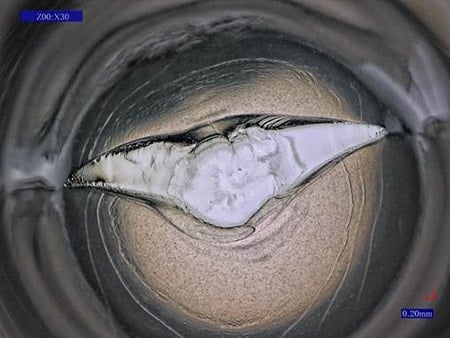

VH-Z00 30× 环状照明
聚焦在瓶底部的图像
观察距离长,景深大,因此无需切断容器即可进行观察。

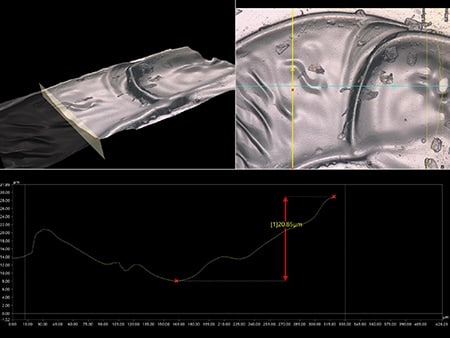

塑料瓶的划痕深度测量
VHX-E100 100× 环状侧射照明

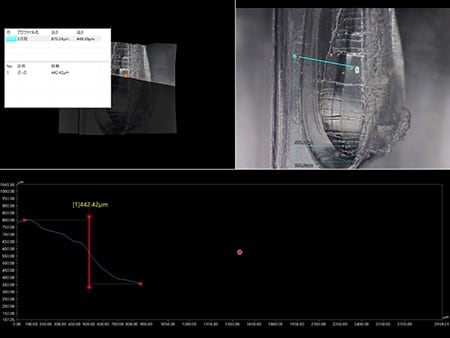

塑料瓶的刻印深度测量
VHX-E500 700× 同轴落射照明
塑料瓶瓶壁变得越来越薄,划伤时和刻印时容易穿孔,但是只要通过数码显微系统进行观察,就可以测量划痕、孔、刻印的深度。

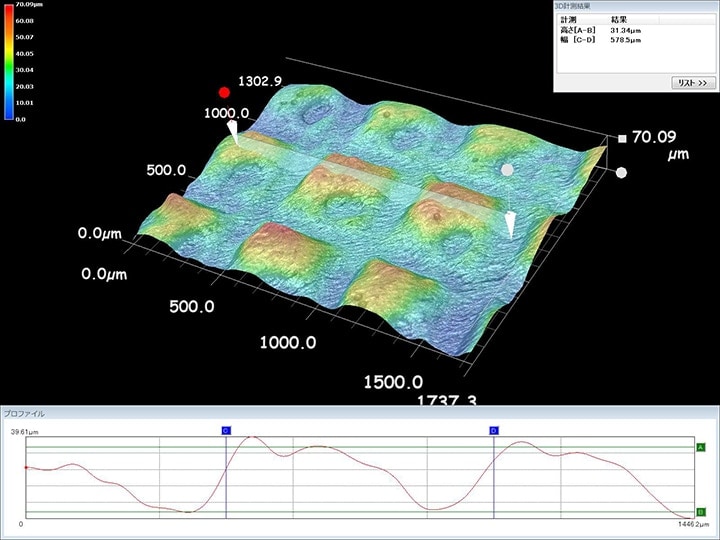

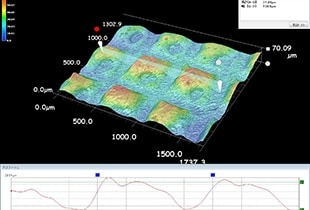

塑料瓶的标签粘合剂的3D形状测量
VH-Z20 200× 环状照明
