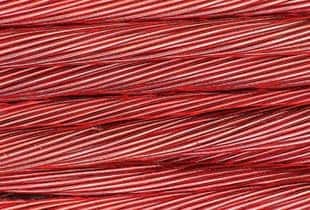

电线是传输电力和电气信号的金属线的总称。根据使用目的的不同,可以分为电力电线和通信电线。下面我们将为您介绍电线的概要和通过数码显微系统来观察、测量电线的案例。

电线与电缆的区别

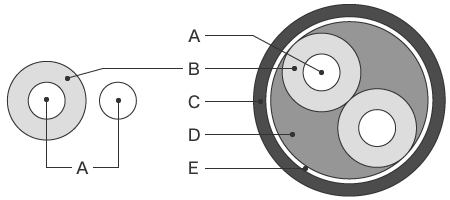

电线是通电金属线的总称,电线和电缆是根据不同结构而分类的。

电线(绝缘电线)
用不通电的绝缘体包裹住通电导体的材料。
电缆
将多根电线束在一起,用护套(外皮)覆盖的材料。
  1. A:导体
  2. B:绝缘体
  3. C:护套
  4. D:填充材料
  5. E:补强层

导体的材质和特点

电线、电缆中使用的导体几乎都是铜和铝。
仅从导电性方面考虑,银和金也很优秀,但由于其价格昂贵,基本上不会采用。

导体的材质以及各自的导电率和电阻率
材料 导电率(%IACS) 电阻率(10-6 Ωm)
Ag(银) 106.4 0.0162
Cu(铜) 100 0.0172
Au(金) 71.8 0.024
Al(铝) 61.7 0.0275

铜和铝的特点

电线、电缆中使用的主要导体铜和铝,分别具有如下特点。

  • 导电率非常高,容易通电
  • 铜在常温的干燥空气中几乎不会氧化
  • 在普通电缆中用作导体
  • 密度低于铜,重量很轻,仅为铜的三分之一,因此适合用于输电线等长距离设施
  • 表面因氧化而被氧化铝层所覆盖,耐腐蚀性强
  • 价格便宜,仅为铜的1/3至1/2左右

电线的截面面积和容许电流

电线的截面面积越大,容许电流越大。
下面介绍几种代表性铜线的容许电流。

单线的容许电流
直径(mm) 容许电流(A)
1 mm 16
1.2 mm 19
1.6 mm 27
2 mm 35
2.6 mm 48
3.2 mm 62
4 mm 81
5 mm 107
绞合线的容许电流
截面面积 (mm2 容许电流(A)
0.9 17
1.25 19
2 27
3.5 37
5.5 49
8 61
14 88
30 139
50 190
100 298
200 469
400 745
600 930
800 1080
1000 1260

通过数码显微系统来观察、测量电线的案例

为您介绍使用基恩士的4K数码显微系统“VHX系列”来观察、测量电线的应用案例。

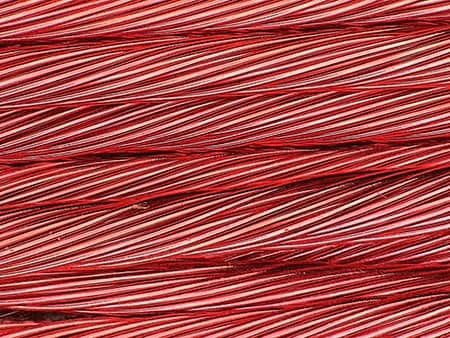

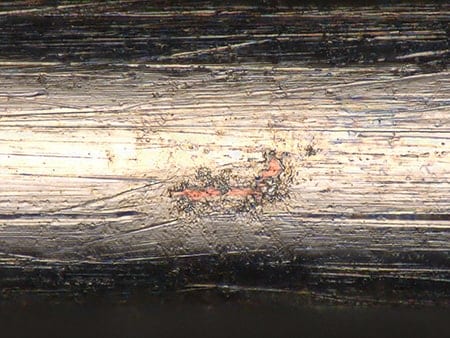

电线的表面观察
VH-Z20 100× 环状照明+扩散附件
使用扩散附件,变得可以进行无光晕的观察。

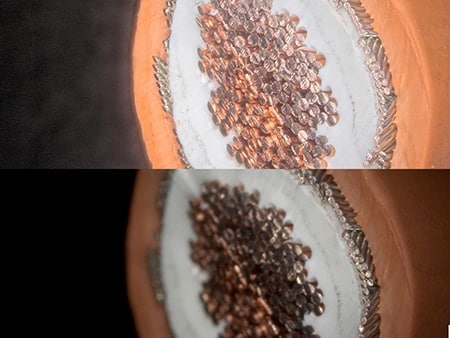

电缆截面的深度合成
VH-Z20 30× 环状照明+HDR
下:非深度合成+ HDR图像 上:深度合成+ HDR图像
使用HDR功能,可详细观察电缆截面。

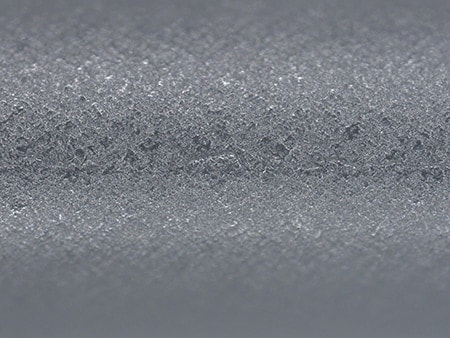

金属电线的表面裂纹观察
VHX-E100 100× 环状照明
非Optical Shadow Effect Mode图像
VHX-E100 100× 环状照明
Optical Shadow Effect Mode图像
Optical Shadow Effect Mode功能可实现表面细微裂纹的可视化。
钢丝的剥落观察
VHX-E500 2000× 同轴落射照明
电线的划痕观察
VH-Z500 3000× 同轴落射照明
使用3D深度合成功能,可准确观察划痕形状。

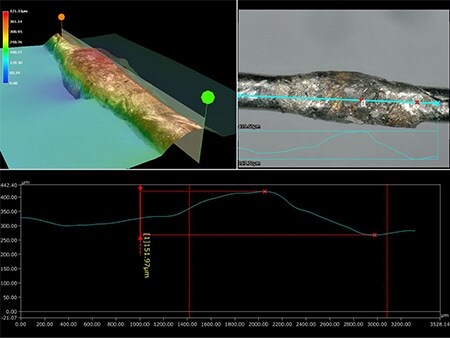

电线焊接部的形状测量
ZS-20 100× 环状照明
使用3D测量功能,可实现焊接凸起的定量化,并准确判断是否合格。

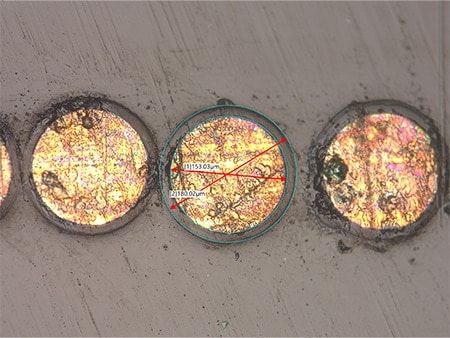

铜电线的包覆膜厚测量
VHX-E500 500× 同轴落射照明
电线包覆的气泡定量化

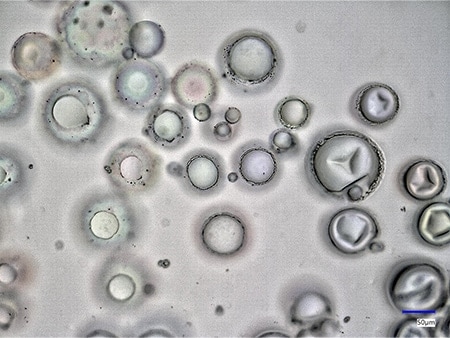

VH-Z500 500× 同轴落射照明 测量前

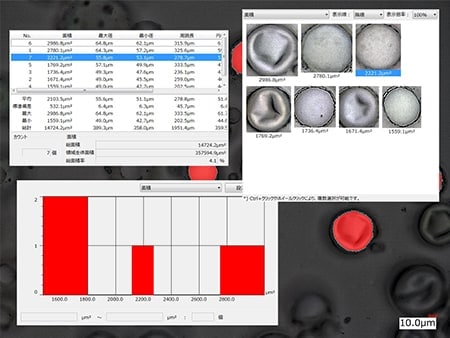

VH-Z500 500× 同轴落射照明
自动面积测量图像
使用自动面积测量功能,可准确测量各气泡的面积。

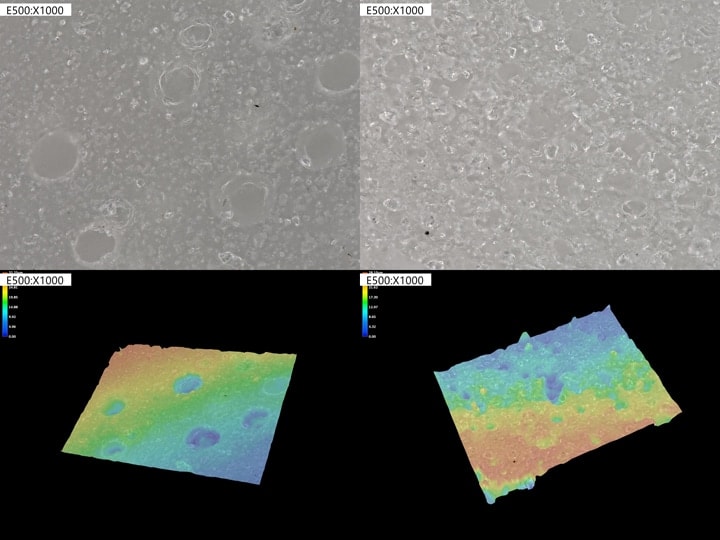

电线覆膜的表面观察
VHX-E500 1000× 环状照明
3D深度合成功能可清晰显现因材料和制造条件不同而造成的表面状态差异。
