油压部件在数码显微系统下的观察、测量
油压部件在希望将较小力转化为较大力时使用，如挖掘机等建筑机械、汽车制动器等。此外，油压部件的动力密度高，因此具有可减小设备体积和重量的优点。下面我们将为您介绍通过数码显微系统来观察、测量油压部件的案例。
油压的原理

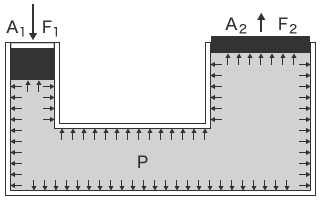

当对密封容器中静止流体的部分油液施加压力时，则不管容器形状如何，流体接触的各个面都会在垂直方向上承受相同的压力。这叫作“帕斯卡定律”。利用该原理实现用油液增大作用力的装置就是油压装置。
- A1：截面面积A1
- F1：力F1
- A2：截面面积A2
- F2：力F2
- P：压力
油压的优缺点
油压具有显著的优点，但也存在油压所具有的缺点。
- 油压的优点
-
- 可准确、快速地传递大动力
- 动力密度高，实现小型化、轻量化
- 配备压力控制阀，安全性高
- 用油液做润滑，使用寿命长
- 油压的缺点
-
- 容易因油液内污染物而受损
- 油液可能会起火（闪点为200至250°C）
- 有漏油风险

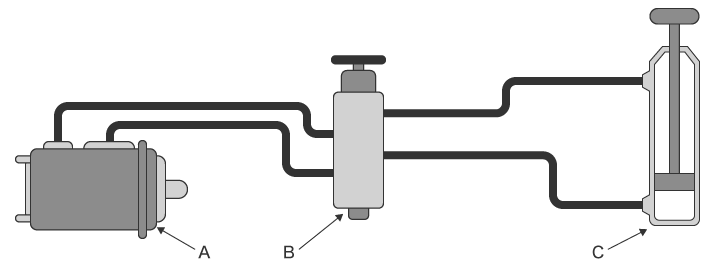

代表性的油压部件
- A：油压泵
- B：控制阀
- C：油压致动器
- 油压泵
- 以电动机和发动机等为动力源，起到对液压油施加压力的作用。
- 控制阀
- 控制液压油的压力、流量、流动方向。 分别称作压力控制阀、流量控制阀、方向控制阀。
- 油压致动器
- 将流体动力转化为机械动力。油压致动器包括将流体动力转化为直线运动的油压缸、转化为旋转运动的油压电机、转化为摆动运动的摆动式致动器。
通过数码显微系统来观察、测量油压部件的案例
为您介绍使用基恩士的4K数码显微系统“VHX 系列”来观察、测量油压部件的应用案例。

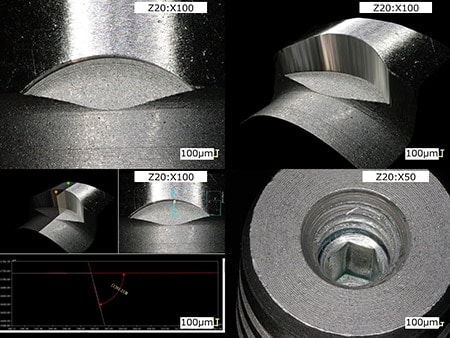

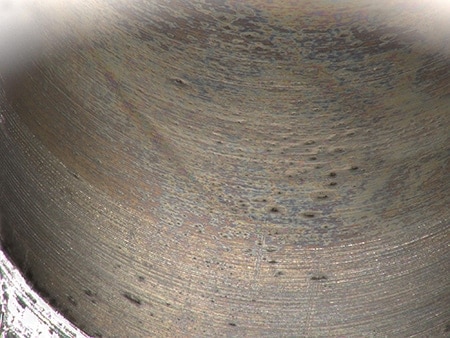

使用倾斜观察和深度合成功能，能以非破坏的方式观察内壁。

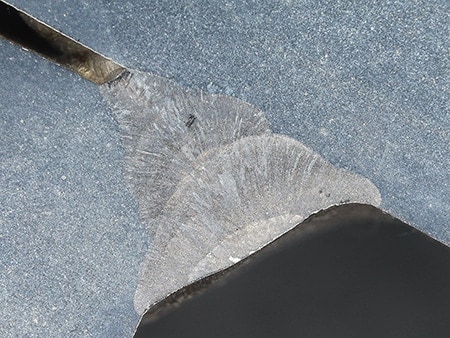

在4K的分辨率下，可清晰观察焊接边界。

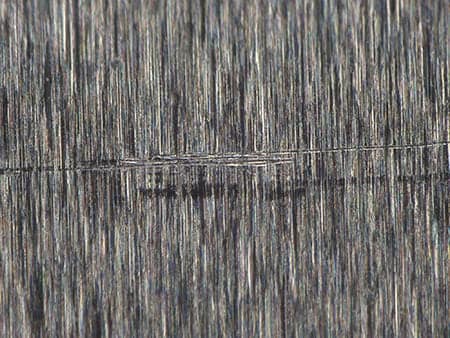

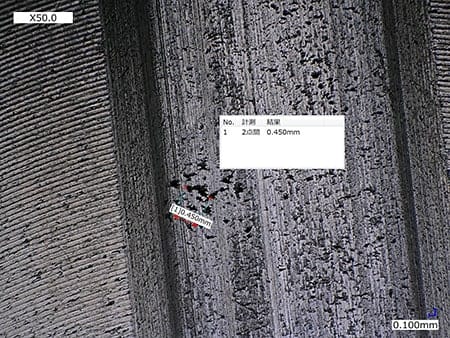

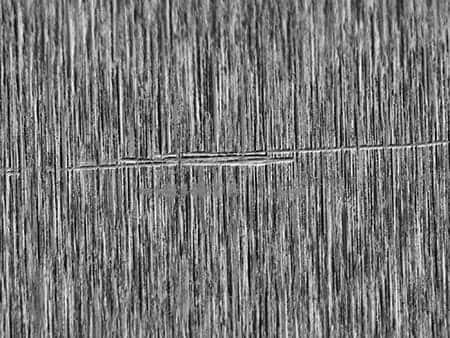

使用2D测量功能，可实现伤痕大小定量化。
过去*需要在破坏后再测量，而如今能以非破坏的方式进行形状测量。
搭载倾斜观察+深度合成功能之前

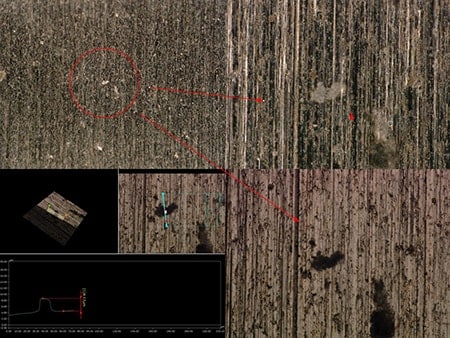

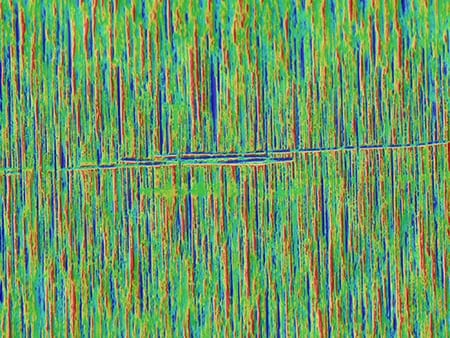

无法用轮廓测量仪测量的部位，也能以非接触的方式进行3D分析。

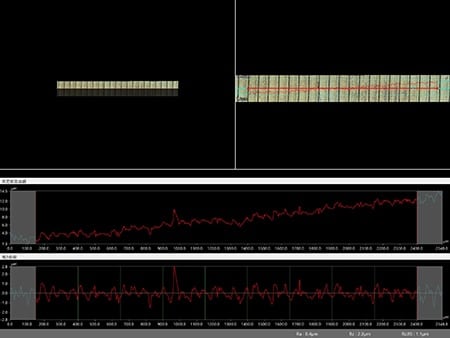

可以存储粗糙度数据库。
