QR 码结构

QR 码（快速响应码）是由 DENSO WAVE 于 1994 年开发的一种可高速读取的矩阵式二维码，1997 年注册为 AIMI 的ITS 标准，在 2000 年注册为 ISO/IEC 标准。
此外，Micro QR 码在 2004 年标准化为 JIS-X-0510。

QR 码规格

QR 码的最小元素（黑色或白色方块）被称为“模块”。QR 码是由黑色和白色模块、位置探测图案、时间图案、包含纠错级别和掩码编号的格式信息、数据区域以及纠错代码（Reed-Solomon 码）组合而成。

规格
最小的符号尺寸	21 x 21 模块
最大的符号尺寸	177 x 177 模块
最大数据容量	数值	7089 个字符
	字母数字	4296 个字符
	日本汉字	1817 个字符

下载

位置探测图案

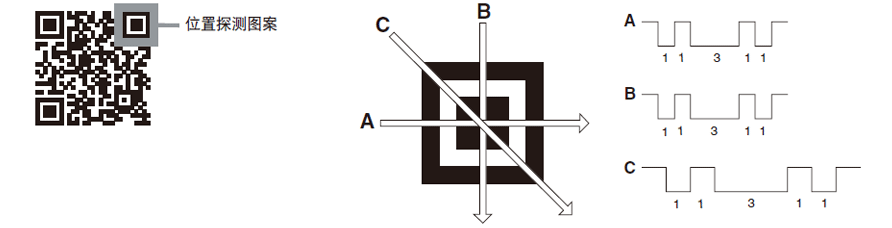

位置探测图案排列在 QR 码的三个角落处。（Micro QR 有一个。）QR 码的位置通过位置探测图案进行探测，该图案支持高速读取。
从 A、B 和 C 的各个位置，黑色和白色模块的比率为 1:1:3:1:1，指定代码的旋转角度/ 位移。
可从各个方向上读取，工作效率大幅提高。

位置探测图案

下载

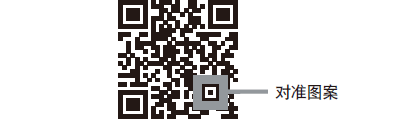

对准图案

对准图案用于在模块因为失真而位移时探测位置。适用于型号 2。

对准图案

下载

边距

边距是指 QR 码周围的空白区域。型号 1 和 2 要求边距为四个模块，而 Micro QR 码要求边距为两个模块。

下载

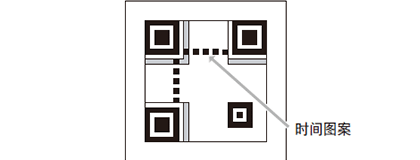

时间图案

白色和黑色模块交替排列以确定坐标。

时间图案

下载

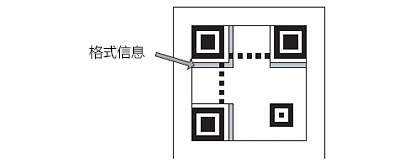

格式信息

它包含代码的纠错率和掩码图案。当对代码进行解码时，首先读取格式信息。

格式信息

下载

纠错码（Reed-Solomon 码）

当部分 QR 码丢失或损坏时，可使用 Reed-Solomon 码恢复数据。恢复率对于 4 种不同的纠错级别各不相同。

污点

脱墨

数据丢失

纠错级别	受损区域至整个代码区域
L	7%
M	15%
Q	25%
H	30%

下载

纠错码排列

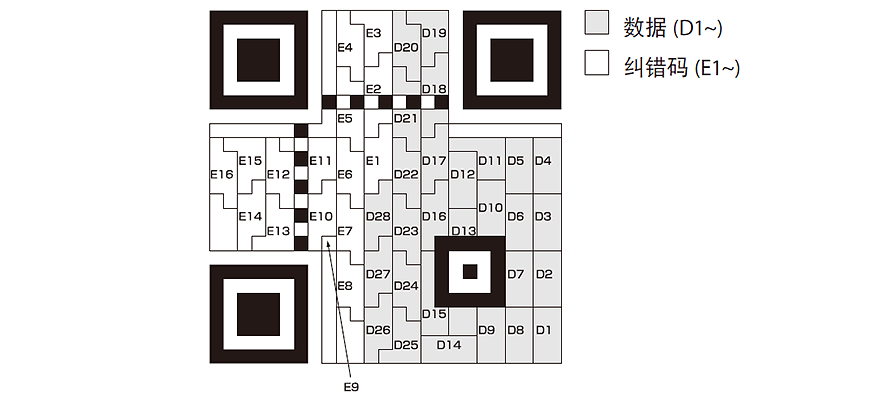

数据和纠错码按如下所示排列。（示例：型号 2 的版本 2 级别为 M）掩码用于防止出现具有相同位置探测图案的图案。

下载

QR 码规格

QR 码可归类为型号 1、型号 2 和 Micro QR。它们的功能和容量各不相同。“版本”表示 QR 码的尺寸（模块数）。

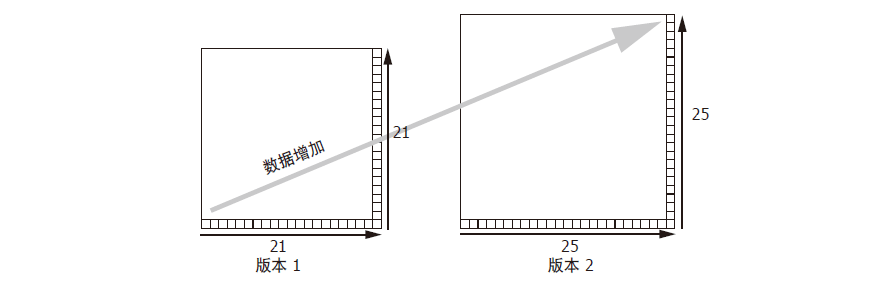

版本越大，包含的数据越多。（代码的实际尺寸也随之增加。）
标准版本为 21 × 21 模块（MicroQR 包含 11 × 11 模块），随着版本增加，代码每侧将增加 4 个模块（MicroQR 为2 个模块）。

型号 1

型号 1 是型号 2 和 Micro QR 的原型。版本 1 至 14 已注册为 AIMI标准。

最大数据容量
数值	1167 个字符	二进制	468 个字节
字母数字	707 个字符	日本汉字	299 个字符

※版本增加时，代码的 X 和 Y 方向均将增加4 个模块。

型号 2

型号 2 具有一个对准图案，可帮助更好地调节位置，其包含的数据量比型号 1 要大。版本 1 至 40 已注册为 AIMI 标准。版本 40 可包含多达 7089 个数字字符。

最大数据容量
数值	7089 个字符	二进制	2953 个字节
字母数字	4296 个字符	日本汉字	1817 个字符

※版本增加时，代码的 X 和 Y 方向均将增加4 个模块。

QR 码规格

Micro QR

为降低大小，Micro QR 仅具有一个位置探测图案，因此可印刷在印刷电路板等微型部件上。最少模块数为 11 × 11。对于可接收 35 个或更少字符的应用而言，Micro QR 是线性条码的备选节省空间方案。

Micro QR

QR 码规格

最大数据容量
数值	35 个字符	二进制	15 个字节
字母数字	21 个字符	日本汉字	9 个字符

※版本增加时，代码的 X 和 Y 方向均将增加2 个模块。

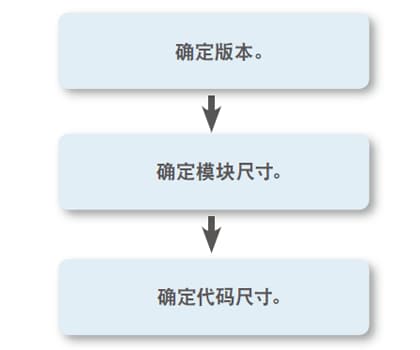

如何确定 QR 码尺寸

QR 码的尺寸由版本和模块的尺寸确定。

确定版本

根据数据内容、字符类型和纠错率选择版本。

确定模块尺寸

确定模块尺寸时要考虑打印机的分辨率以及扫描仪的性能。

确定 QR 码尺寸

QR 码的实际尺寸的计算方法为模块数目乘以模块的可打印尺寸。
添加边距以确定 QR 码的所需空间。型号 1 和 2 每侧需要 4 个模块作为边距，而 MicroQR 每侧需要 2 个模块作为边距。

如何确定 QR 码尺寸

如果模块尺寸为 0.25 mm，

则 QR 码的尺寸为：
版本 1 ：5.25 × 5.25 mm (21 × 21)
版本 4 ：8.25 × 8.25 mm (33 × 33)

包括边距在内所需的空间为：
版本 1 ：7.25 × 7.25 mm (29 × 29)
版本 4 ：10.25 × 10.25 mm (41 × 41)

下载

每个版本的数据容量

型号 2

版本（模块数）	数值				字母数字				二进制				日本汉字
版本（模块数）	L	M	Q	H	L	M	Q	H	L	M	Q	H	L	M	Q	H
1(21)	41	34	27	17	25	20	16	10	17	14	11	7	10	8	7	4
2(25)	77	63	48	34	47	38	29	20	32	26	20	14	20	16	12	8
3(29)	127	101	77	58	77	61	47	35	53	42	32	24	32	26	20	15
4(33)	187	149	111	82	114	90	67	50	78	62	46	34	48	38	28	21
5(37)	255	202	144	106	154	122	87	64	106	84	60	44	65	52	37	27
6(41)	322	255	178	139	195	154	108	84	134	106	74	58	82	65	45	36
7(45)	370	293	207	154	224	178	125	93	154	122	86	64	95	75	53	39
8(49)	461	365	259	202	279	221	157	122	192	152	108	84	118	93	66	52
9(53)	552	432	312	235	335	262	189	143	230	180	130	98	141	111	80	60
10(57)	652	513	364	288	395	311	221	174	271	213	151	119	167	131	93	74
11(61)	772	604	427	331	468	366	259	200	321	251	177	137	198	155	109	85
12(65)	883	691	489	374	535	419	296	227	367	287	203	155	226	177	125	96
13(69)	1022	796	580	427	619	483	352	259	425	331	241	177	262	204	149	109
14(73)	1101	871	621	468	667	528	376	283	458	362	258	194	282	223	159	120
15(77)	1250	991	703	530	758	600	426	321	520	412	292	220	320	254	180	136
16(81)	1408	1082	775	602	854	656	470	365	586	450	322	250	361	277	198	154
17(85)	1548	1212	876	674	938	734	531	408	644	504	364	280	397	310	224	173
18(89)	1725	1346	948	746	1046	816	574	452	718	560	394	310	442	345	243	191
19(93)	1903	1500	1063	813	1153	909	644	493	792	624	442	338	488	384	272	208
20(97)	2061	1600	1159	919	1249	970	702	557	858	666	482	382	528	410	297	235
21(101)	2232	1708	1224	969	1352	1035	742	587	929	711	509	403	572	438	314	248
22(105)	2409	1872	1358	1056	1460	1134	823	640	1003	779	565	439	618	480	348	270

Micro QR

版本	纠错	数值	字母数字	二进制	日本汉字
M1(11)	错误侦测	5	-	-	-
M2(13)	L	10	6	-	-
M2(13)	M	8	5	-	-
M3(15)	L	23	14	9	6
M3(15)	M	18	11	7	4
M4(17)	L	35	21	15	9
	M	30	18	13	8
	Q	21	13	9	5

注意

上表中的每个字符数为可输入的最大字符数。但是，版本（模块数）会因数据组件（例如图形和字符的组合或者大小写字母数字字符的组合）而变得更大，即使数据包含的字符数少于上表所列也是如此。

下载
