梯形图能力考试

以先入先出管理数据并对模拟值（DM10000）进行20次（DM1）移动平均处理后存储至DM1000的程序将如何动作？

解答 1

解答 2

解答 3

◎正确！

解说

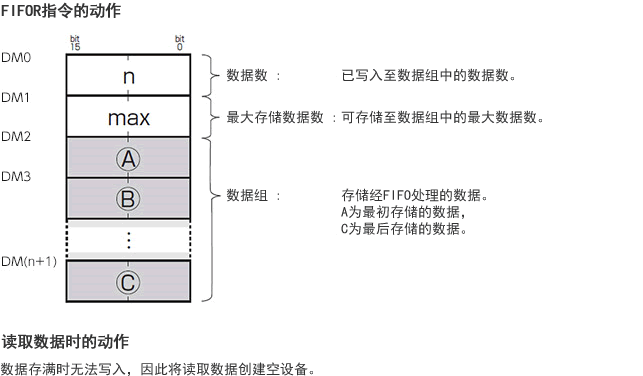

先入先出的程序。

< 正确（解答3）的动作流程 >

(1) 定时器（T0）每隔5 ms（1 ms x 5）置于ON。
每次定时器置于ON时，都会将A/D转换值（DM10000）存储至FIFO（先入先出）数据表中。

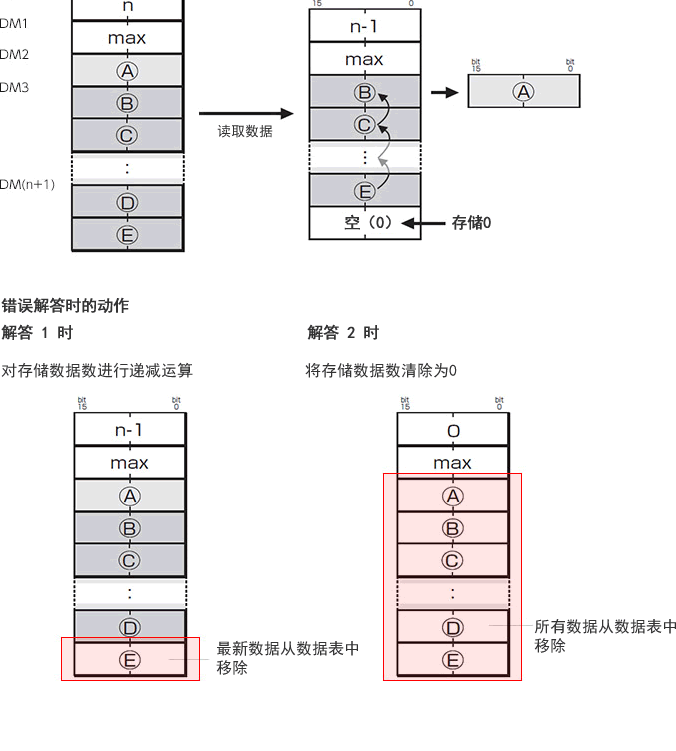

如果数据的存储数（DM0）达到最大个数（DM1），将从数据表进行读取。

* 数据存储数（DM0）达到最大个数（DM1）之前，将会通过已存储的数据数进行平均处理。
