将16点传感器的ON/OFF信息存储至字软元件中。

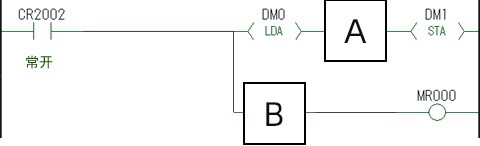

为确认第4位是否为开启状态，创建出以下梯形图程序。
请从解答1至解答3中，选择要填入"A"、"B"的内容，使第4位开启时，MR000置于ON成立。
该问题皆在掌握字软元件的位状态。
< 正确（解答2）的动作流程 >

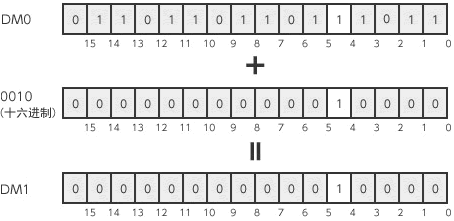

DMO和十六进制的0010的逻辑与结果如下所示。
DM0的第4位为ON时
如上所述，仅第4位开启。
DM0的第4位为OFF时
如上所述，所有位关闭
因此，可通过DM1的值是否为０，确认DM0的第4位是否为开启状态。

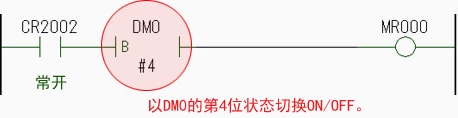

如果使用BLD（位加载）指令，通过1指令语言可执行上述梯形图程序。

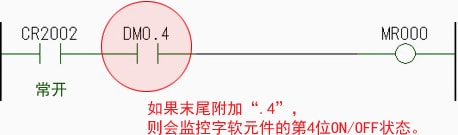

使用字软元件的位指定，也可通过1指令语言执行上述梯形图程序。
