< 索引

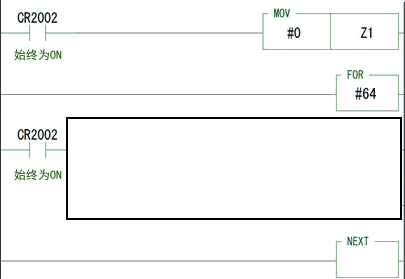

对R1000～R1315的64个传感器进行配线。 对置于ON的传感器进行编码并以二进制数据形式进行输出，创建了以下梯形图， 例如：在5号传感器R1005置于ON时，将5存储到DM0中。 请从解答1～解答3中选择适合填入空栏的内容。
该题旨在将已置于ON的位设备编号存储到字设备中。
< 正确（解答１）的动作流程 >

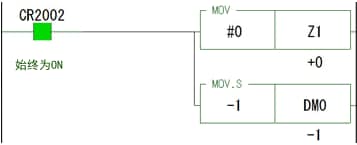

(1) 上面2行将变址寄存器Z1和DM0的数值进行初始化。

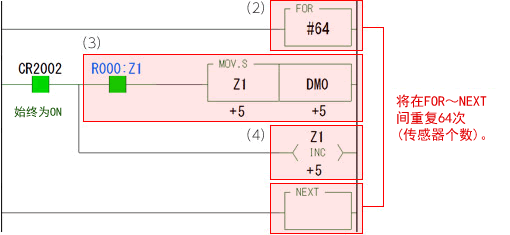

(2) 通过FOR循环，将FOR～NEXT间的梯形图循环64次。
(3) R(0+Z1)号的继电器为ON时，将Z1的值带入DM0。
(4) 每经一次循环，对Z1的值+1。
使用ENCO指令（8位编码），可在连续的位设备内检测出变为1的比特位。 例如，如下所述，可以将R0～R315中置于ON的比特位代入DM0。
