梯形图能力考试

确认使位信息转变的偏移回路。

< 正确（解答3）的动作流程 >

(1)将MR0置于ON，将MR1000置于1次扫描ON。

(2)MR1000置于ON后，由于MR101处于OFF状态MR102变为OFF，由于MR100处于ON状态MR101变为ON，由于MR3处于OFF状态MR100变为OFF。

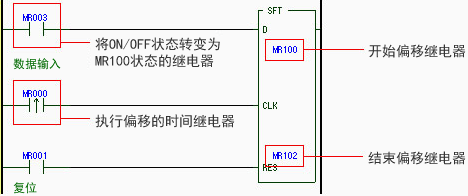

(3)如下所示，MR3的ON/OFF状态将转变为MR100的状态，MR100的ON/OFF状态将转变为MR101的状态，MR101的ON/OFF状态将转变为MR102的状态。

通过接点指令、外部指令偏移位时使用的回路。
