梯形图能力考试

扫描过程的相关问题(3)
难易程度★★☆

已创建以下梯形图程序,如果将MR0置于ON,请从解答1至解答3中选择执行结果。




解答 1
×
解答 2
×
解答 3
◎正确!
解说

该问题旨在确认梯形图处理流程的理解程度。

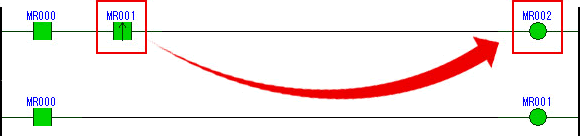

< 正确(解答3)的动作流程 >


(1)将MR0置于ON后,MR1也将同时置于ON。


(2)在下次扫描时,MR1置于ON,MR2也会置于ON。


(3)在下次扫描时,MR2置于OFF。


因此,"将MR0置于ON的1次扫描后,MR2会将1次扫描置于ON。"为正确答案。
可通过实时数序图监控来确认实际动作。


【实时数序图监控的动作确认结果】


参考 : 微分监控

即使是无法在监控器上确认的短信号,只要使用"微分监控"功能,即可通过计数结果或声音确认输入。
